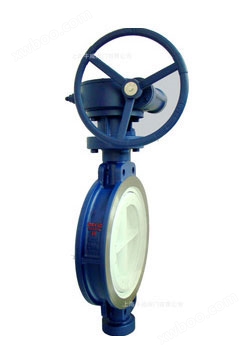

Ds343H 双向高压对夹式硬密封蝶阀

简要描述：

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

型号：Ds343H
品名：双向高压对夹式硬密封蝶阀
材质：碳钢、不锈钢、合金钢等
连接形式：法兰
结构形式：偏置板式
适用介质：水、蒸气、海水、酸碱类等介质
压力环境：高压
工作温度：-29~425
标准：国标
流动方向：双向
驱动方式：手动、电动、气动等
用途：截止、调节
类型(通道位置)：直通式
口径： 50～1200mm
公称通径：DN50～1200
安装尺寸：国标、美标、德标、日标

产品特点：

1.本蝶阀主要应于冶金、电力、石油、化工、食品医药、城建生活用水及其排污等行业，为其管道系统中控制流体介质的主导性阀门产品，在作启闭和调节介质流量的同时有防止介质倒流之功能。
2.独特的密封结构，开关自如，力矩小、无摩擦。
3.外形结构同常规蝶阀，体积小、重量轻、成本低。
4.设计不受材料限制，使用温度高、压力大。
5.密封副材料采用耐蚀、耐磨的高硬质合金钢加工而成，其使用温差大、寿命长。
6.双向密封性能好、易加工，反向承压100%。
7.一阀多用，截流又止回，并能在特定范围内作调节之用。

双向硬密封蝶阀_工作原理
高性能双向金属硬密封蝶阀通过各种驱动装置带动阀轴旋转，通过销轴带动蝶板在90°

范围内旋转，使蝶板处于开启或关闭状态，从而达到连通或截断截止的目的。

新密封结构比较老

比较项目	新结构（图1）	传统结构（图2）	比较结果
正向密封性能	零泄露	零泄露	新老密封性能高
反向密封性能	零泄露	零泄露	新结构反向密封性能高
操作扭矩	径向平衡H=0，e值小蝶板动平衡，阀门启闭操作扭矩极小，操作轻松自由	径向不平衡H≠0，且很大，e值比较大，蝶板不能动平衡，阀门启闭操作扭矩大，操作费力	新结构操作轻松节约能源
蝶板径向动平衡	近似平衡，双向密封性能可靠	极不平衡，反向密封性能极低	新结构蝶板关闭状态动平衡性能好，易实现反向密封
结构先进程度	采用蝶板动平衡原理H=0，e值取最小可靠值，三维偏心椭圆金属硬密封原理	蝶板径向不极不平衡H≠0，e值较大，三维偏心椭圆密封原理	新结构先进，双向承压
使用寿命	密封面损耗极小，寿命长	密封面损耗较小	新结构寿命较长
