双向高压金属硬密封蝶阀

简要描述：双向高压金属硬密封蝶阀，该阀门采用新型的“斜置椭圆蝶板径向动平衡密封结构",可靠地实现了金属硬密封蝶阀正反双向密封零泄漏，特别适应反向密封要求高的工程，是真正具有国际领先水平的高科技产品

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

双向高压金属硬密封蝶阀，该阀门采用新型的“斜置椭圆蝶板径向动平衡密封结构",可靠地实现了金属硬密封蝶阀正反双向密封零泄漏，特别适应反向密封要求高的工程，是真正具有国际领先水平的高科技产品。高性能双向金属密封蝶阀广泛应用于冶金、水电、热电、热力、城市给排水、农田排灌等行业，使用介质为煤气、蒸汽、空气、水等，在管道系统中，作截断或连通介质用。

产品特点
双向金属硬密封蝶阀主要由阀体、蝶板、阀轴、阀体密封圈、蝶板密封圈、轴套、自润滑轴承、驱动装置等组成，具有如下特点：
1．结构独特、型小轻便、操作轻便；
2．采用三维偏心结构，蝶板、阀座密封面加工精度高。蝶板在开启的瞬间，密封面完全脱离；蝶板在关闭的过程中几乎无摩擦，关闭轻便。具有越关越紧自锁功能，自密封性能，密封性能稳定可靠；
3．密封副（蝶板密封圈—阀体密封圈）材料为不锈钢，并经特殊处理，具有金属硬密封和弹性密封的双重优点，抗腐蚀、耐磨损、耐高温，使用寿命长；
4．采用了“径向动平衡密封结构”设计，使蝶板开启阻力极小并可靠地实现了蝶阀进出口双向密封零泄露。启闭过程中蝶板密封面沿 360°圆周各点可以瞬间快速完成，快速准确得实现了关闭接触自动相吻合的密封动作；
5．蝶板流线型设计，具有强度高，过流面积大，流阻小，节省能源；
6．可靠的双向密封功能，是管道系统中要求双向切断的首选产品，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

新老密封结构比较

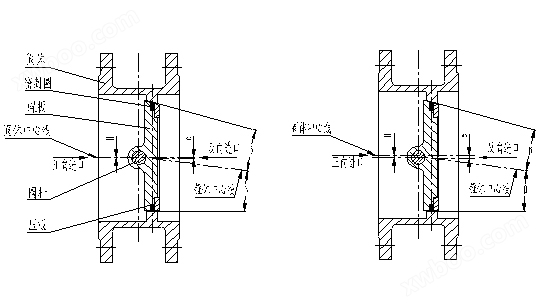

比较项目	新结构（图1）	传统结构（图2）	比较结果
正向密封性能	1.1PN 零泄漏	1.1PN 零泄漏	新老密封性能同样高
反向密封性能	1.1PN 零泄漏	0.5PN 零泄漏	新结构反向密封性能高
操作扭矩	径向平衡H=0， e值小，蝶板动平衡，阀门启闭操作扭矩极小，操作轻松自由	径向平衡≠0，且很大，e值比较大，蝶板不能动平衡，阀门启闭操作扭矩大，操作费力	新结构操作轻松节约能源
蝶板径向动平衡	近似平衡，双向密封性能可靠	极不平衡，反向密封性能极低	新结构蝶板关闭状态动平衡性能好，易实现反向密封
结构先进程度	采用蝶板动平衡原理H=0，e值取最小可靠值，三维偏心椭圆金属硬密封原理	蝶板径向极不平衡 H≠0，e值较大，三维偏心椭圆密封原理	新结构先进，双向承压
使用寿命	密封面损耗极小，寿命长	密封面损耗较小	新结构寿命较长
