详细介绍

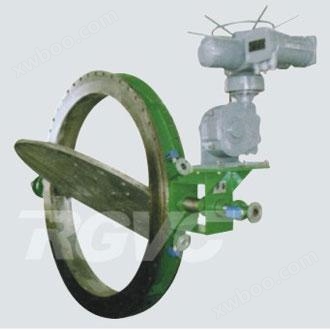

DS9113-1PX电动水冷式高温蝶阀产品简介

电动双水冷式超高温蝶阀系我公司吸收国外先进技术引进的新产品，广泛地应用于冶金、化工、建材、电站等行业中的超高温气体管道中,作为高温气体介质流量调节或切断装置,可与各种执行器配套使用组成不同性能设备。

DS9113-1PX水冷式高温蝶阀产品特点

该阀中的阀体采用优质碳钢和不锈钢内腔通水冷却,阀板采用双层优质耐热钢,内腔和轴通水冷却,并在阀出口处设有流量开关报警功能,同时在进出口设有二个流量调节阀。具有耗水量少、耐温高、体积小、转动灵活、使用寿命长、操作维护方便等优点。

主要性能

公称压力：0.1Mpa；电源：220（或380）V AC
输入信号：0-10（4-20）mA·DC或开关量信号
适用温度：P9t≤950℃，P10t≤1000℃，P11t≤1100℃，P12t≤1200℃，P13t≤1300℃
适用介质：烟气及其它超高温气体
泄漏率：普通型（DS9113.DS3113型）≤3℃低泄漏型（DS9123.DS3123型）≤1℃
阀板角度：0-90o 冷却水消耗量（0.0025-0.01）DNm3/h（根据介质温度和口径而定）
冷却水压力：0.3Mpa的软化水；冷却水进口温度≤30℃，出口温度60℃-80℃

DS9113水冷式超高温蝶阀使用要求：

①冷却水消耗量:(0.01～0.03)DNm3/h,

②冷却水压力:0.3MPa的软化水

③水冷却水进口温度:≤30℃

④用设在进出口处的二个流量调节阀进行调节进口处的进水量,使出口处的水温度≤60～80℃,并调节出口处的水流速大于进口处的流速,同时在阀门使用前确保阀板内腔注满水。

⑤确保冷却水足够循环,当流量开关报警时必须及时处理。

⑥确保进出水管道系统畅通,同时在出水管高出阀门位置。

⑦电动执行机构技术参数及原理接线图请参阅电动执行机构使用说明书。
