W100D定水位阀

简要描述：W100D定水位阀是由主阀、浮球导阀、浮球等组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

W100D定水位阀是由主阀、浮球导阀、浮球等组成。此阀又浮球控制，在阀门关闭是自动控制水泵停机；水位降低后重新启动水泵，自动打开该阀，有效防止停水泵水锤的产生，避免管道产生过高压力。适用于工矿、企业、高层建筑中的水箱、水池、水塔的自动空水系统。定水位阀浮球动作迅速，液位控制准确度高，灵活耐用，安装方便，产品结构设计合理，产品使用寿命长，水位不受水压干扰且关闭紧密不漏水。

一、W100D定水位阀主要零部件介绍：

零件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢
阀座	锡青铜、不锈钢
阀瓣	碳钢、不锈钢+丁腈橡胶
阀杆	铝青铜、铬不锈钢
膜片	丁腈橡胶
膜片压板	碳钢、不锈钢
弹簧	不锈钢

二、W100D定水位阀技术参数：

公称压力	1.0MPa	1.6MPa	2.5MPa
壳体试验压力	1.5MPa	2.4MPa	3.75MPa
密封试验压力	1.1MPa	1.76MPa	2.75MPa
适用温度	≤80℃
最低动作压力	P1≥0.07MPa
适用介质	水

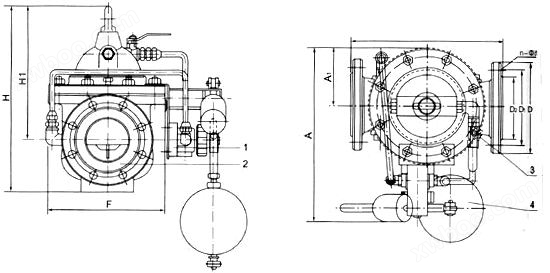

三、W100D定水位阀主要外形连接尺寸：

公称通径DN（mm）	L	H	H1	W	W1	F
20	150	212	179	200	58	116
25	160	212	179	200	58	116
32	180	212	179	200	58	116
40	200	265	210	225	85	170
50	203	265	210	225	85	170
65	213	310	215	230	90	180
80	241	350	245	245	105	210
100	272	460	305	285	138	275

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购W100D定水位阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型W100D定水位阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。
