Y416X弹簧薄膜式水减压阀

简要描述：结构特点和用处： Y416X减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

结构特点和用处：

Y416X减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。Y416X减压阀调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。Y416X直接作用弹簧薄膜式减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。

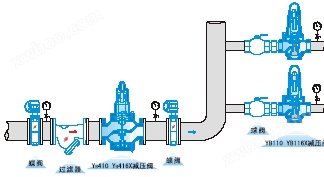

Y416X减压阀安装示意图：

主要技术参数和性能指标：

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
最高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃
*：壳体试验不包括膜片、阀盖

*：壳体试验不包括膜片、阀盖。

主要零件材料：

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

流量系数(Cv)：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2	4	4	6	13	14	38	40	85	90	165	350	520	690	950	1400

连接尺寸：

公称通径DN	外形尺寸
公称通径DN	L	H	Hl
15	160	265	100
20	160	265	100
25	180	285	110
32	200	285	110
40	220	320	120
50	250	320	120
65	280	335	140
80	310	425	165
100	350	445	185
125	400	590	225
150	450	625	260
200	500	680	280
250	650	855	335
300	800	935	385
350	850	1015	430
400	900	1095	455
450	900	1165	500
500	950	1205	525
