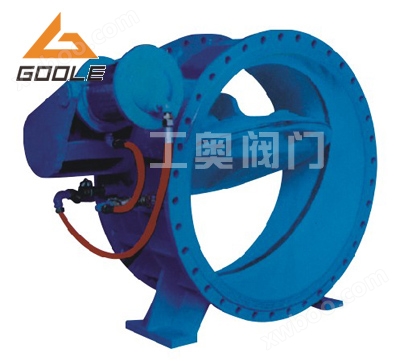

BFDZ701X液力自动控制阀

简要描述：BFDZ701X液力自动控制阀是工奥阀门公司自行设计开发的一种新技术阀门，具有电动闸阀截止阀及水锤消除器多功能于一体可用于离心水泵出口，具有截流止回、轻载启泵、消除水锤和流量调节等功能，可有效保护水泵和管网设备安全；阀门开度即可现场观察，有可远程数字显示，同时，还可输出4—20mA直流电流供计算机集中控制使用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

BFDZ701X液力自动控制阀是工奥阀门公司自行设计开发的一种新技术阀门，具有电动闸阀截止阀及水锤消除器多功能于一体可用于离心水泵出口，具有截流止回、轻载启泵、消除水锤和流量调节等功能，可有效保护水泵和管网设备安全；阀门开度即可现场观察，有可远程数字显示，同时，还可输出4—20mA直流电流供计算机集中控制使用。系列产品还有BFDZ701、BFDZ702、BFDZ703、BFDZ704等，可广泛用于电力、冶金、石化、水司、市政、环保等行业供水系统。适用介质清水、污水、原水、海水、油品等。
一、BFDZ701X液力自动控制阀产品运行原理：

BFDZ701X液力自动控制阀主要由阀体、蝶板、调节阀、缓冲液压缸等组成。外部由调节阀连接。当水泵启动时，阀板在进口端水力和驱动液压缸下腔水力作用下缓慢开启至全开。关闭时介质回流推动阀板和活塞上腔回水压力的作用下迅速关闭90%截断大部分水流，再由缓闭液压缸阻尼进行缓闭，减弱回水压力的冲击，消除破坏性水锤。

二、BFDZ701X液力自动控制阀产品特点：

1．BFDZ701X液力自动控制阀可替代原泵站系统电动闸阀；止回阀；截止阀；水锤消除等功能；一阀顶多阀，节省设备投资。阀门的启闭有输送的介质驱动，与水泵自动连锁，无需人员与外力去操作，十分方便。
2．缓开启泵：启泵后该阀进口压力要达到预定值后，阀门才开启；节能效果显著；启闭件为斜置蝶板式，水流平衡，扬程损失与局部损失很小。
3．停泵时先快关后缓闭，有效消除水锤，确保系统安全。
4．密封可靠，零泄露；彩用国内外首创的软硬双重密封结构，密封摩擦力矩减小，斜置偏心结构密封，缩短了关阀行程，减小了密封圈滑移距离。降低了磨擦力矩，达到暧间离合的效果，并且肯有防泥沙和压力自动补偿的功能。
5、采用蝶阀结构，体积小，重量轻的特点，占地空间小，降低土建成本；取消液控蝶阀的电液控制系统，降低成本而又增加了可靠性和稳定性，减少电耗达到节能的目地。
6．维护简单：无外接动力和无器件，故障极少。液压缸内的零部件检修可在机组正常工作的同时进行。关键零件均选用优质材料，基本无需维护。
7．同时选用配阀位信号显示，可选程监控的工和状态。
8．调节型产品可按照阀位信号控制板位置，进行流量的调整和控制。

三、BFDZ701X液力自动控制阀技术参数：

1、公称压力：1.0Mpa、１.6Mpa、2.5Mpa
2、壳体试验压力：P=1.5PN
3、密封试验压力：P=1.1PN
4、适用介质：水
5、适用温度：0℃～80℃

四、BFDZ701X液力自动控制阀产品外形连接尺寸：

公称通径 DN(mm)	尺寸(mm)
公称通径 DN(mm)	L	H	B1	B2
200	230	550	540	600
250	250	630	600	700
300	270	690	650	740
350	290	780	710	800
400	310	860	770	870
450	330	910	830	920
500	350	980	900	1000
600	390	1070	1090	1250
700	430	1220	1200	1360
800	470	1320	1320	1480
900	510	1430	1420	1580
1000	550	1550	1550	1700
1200	630	1800	1780	1950
1400	710	1980	2000	2175

另BFDZ701X液力自动控制阀系列产品一系列产品向大家推荐：

1.BFDZ701普通型液力自动阀：
适用于管网系统回水压力大于0.1MPA的工况系统
2.BFDZ702调节型液力自动阀：
在普通型的基础上增加了由电磁换向阀和阀位信号显示仪组成的调节装置。根据数字显示仪显示的阀门启闭状态，通过手动控制电磁换向阀的通断，进而控制活塞的运动方向和行程，从而实现对管网内介质流量的调节控制。
3.BFDZ703污水型液力自动阀：
适用于输送不含纤维成份的污水系统。外控组件中的过小滤器能有郊过滤污水中的杂质颗粒，保证进入活塞缸内介质为清洁液体，该过滤装置具有自冲洗功能，其下部有排渣装置，可手动定期排渣，系统还没有清洗装置
4.BFDZ704回水低压液力自动阀
当管网系统回水压力低于0.1MPA时，推荐采用本产品。

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购BFDZ701X液力自动控制阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型BFDZ701X液力自动控制阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：蔡先生

工奥阀门公司多功能水力控制阀系列产品为大家推荐：AX742X(730X)BFAX107X安全泄压阀 100X遥控浮球阀、200X减压阀、300X型缓闭止回阀、400X流量控制阀、500X泄压阀、600X水力电动控制阀、700X水泵控制阀、800压差旁通平衡阀、900X紧急关闭阀、 H712X杠杆浮球阀、W100D定水位阀、LS920X煤矿专用减压阀等等
