SGS-C全自动电动过滤器

简要描述：

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

SGS-C全自动电动过滤器

型号：	SGS-C	口径：
压力：		材质：	铸钢、不锈钢，过滤网为304，过滤网目数以客户要求为标准。

一、功能与用途
全自动刷式过滤器适用于各种供水系统，特别是连续运行不停机系统，可滤去水中各种机械杂质，确保系统设备的安全可靠运行，是进口过滤器的理想替代产品各项指标完全达到进口产品的同等水平。部分指标达到国内外同型号领头水平。

二、结构与原理
全自动刷式过滤器其内部结构为猪鬃毛刷式或不锈钢丝刷及不锈钢滤网和传动件组成，由传动电机和电动阀自动完成清洗排污，操作方式为自动运行（亦可手动运行），具有压差和定时自动排污双重功能。其自动化部分采用当今世界最先进最可靠的PLC可编程控制器。
当水流经过过滤器时，水中的机械杂质被过滤网拦截，当滤网表面积聚的杂质增加而使压差达到设定压差时，压差开关即发出信号，同时PLC即发出指令，传动电机启动，排污阀打开，沉积在滤网中的杂质被转动的刷子刷下，从排污口排出，整个刷洗排污过程无须人员操作，无须停机，同时，该设备还设有定时清洗排污和手动清洗排污功能，保证在任何情况下出水安全可靠。

三、适用范围
——冷却水 ——污水 ——制程水 ——供水系统等各种需滤去机械杂质的系统中。

四、应用领域
钢铁工业冶金工业、造纸业、化学工业、塑料工业、灌溉等各类供水系统。

五、特点
*排污时间可调，排污压差可调，柔性化较其它同类产品更强。
*全自动清洗电动装置。
*过滤精度可由3500微米——200微米。
*清洗方式简单：不锈钢刷式。
*耐腐蚀：磷化处理，钢体外涂树脂，亦可根据要求制成耐海水腐蚀外壳或不锈钢本体。
*反冲洗不断流
*提供标准通讯口，可接入上位机，并入任何监控网络。

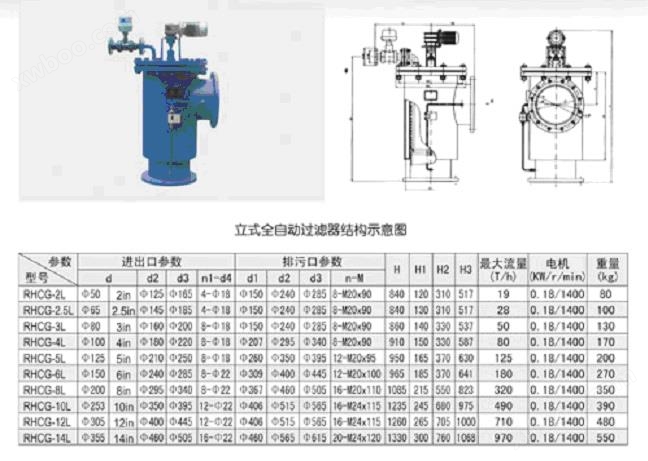

六、规格尺寸

七、安装
全自动过滤顺路应水平或垂直安装，同时应注意进水方向与外壳箭头方向应一致。（见安装示意图）

八、技术参数
电压：380V，50Hz
工作压力：≤1.0MPa（超过此压力，请订货时注明）
工作温度：≤150℃
过滤精度：3500~130微米
清洗时间：任意设定
过滤精度及尺寸可按用户要求特殊定做，法兰连接按GB-9119.8-88。

九、选型

1、可根据需要选择。
2、滤网分钻孔编织复合滤网和契形滤网两种。订货时可根据过滤要求特别注明。

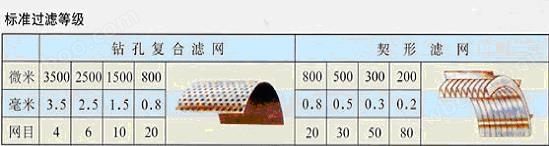

3、过滤精度根据下表选择合适的过滤等级。
