SD341X-16C软密封伸缩蝶阀

简要描述：SD341X-16C软密封伸缩蝶阀主要特点： 1.设计新颖、合理、结构独特，重量轻，安装和拆卸、操作方便，启闭迅速

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

SD341X-16C软密封伸缩蝶阀主要特点：
1.设计新颖、合理、结构独特，重量轻，安装和拆卸、操作方便，启闭迅速。
2.本阀既能起到调节流量和截流作用，又能补偿管道温差所产生的热胀冷缩的功能，为一阀多用的产品。
3.密封部位可调节更换，密封性能可靠等特点。伸缩蝶阀的适用压力：公称压力PN1.6MPa；适用温度：金属密封伸缩蝶阀≤425℃,软密封伸缩蝶阀≤80℃
4.启闭方便迅速、省力、流体阻力小，可以经常操作。
5.SD341X涡轮伸缩蝶阀可以运送泥浆，在管道口积存液体最少。
6.低压下，可以实现良好的密封。
7.调节性能好。

SD341X-16C软密封伸缩蝶用途：

SD341X-16C软密封伸缩蝶可在电力、冶金、石油、化工、煤气、城市供热、水电造纸、轻纺、医药、食品、供排水、能源、一切非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流使用。蝶阀可任意位置安装，不受介质、流向的影响，另作阀门安装时两法兰间距的调节。

SD341X-16C软密封伸缩蝶阀主要零部件材料：

零件名称	SD341X涡轮伸缩蝶阀材料
阀体	WCB、QT450-10、不锈钢
蝶板	WCB、QT450-10、不锈钢
阀轴	2Cr13不锈钢
密封圈	堆焊合金不锈钢
填料	柔性石墨

SD341X-16C软密封伸缩蝶阀主要技术参数：

公称通经DN（mm)		50～2000		50～1600
公称药理PN（MPa)		0.6	1.0	1.6
密封试验(MPa)		0.66	1.1	1.76
强度试验(MPa)		0.9	1.5	2.4
适用温度	软密封	X:-40℃～90℃;XF:-20℃～200℃
	硬密封	碳钢:-29℃～425℃ 不锈钢-40℃～650℃
适用介质		水、空气、天然气、油品及弱腐蚀性流体
泄漏率		符合GB/T13927-92标准
驱动方式		蜗轮传动、电动、气动、液动

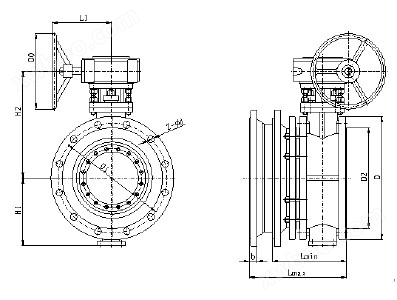

SD341X-16C软密封伸缩蝶阀外形主要连接尺寸：

SD341X-6/10/16系列连接尺寸

公称通径 DN		外形尺寸(参考值)							法兰尺寸和螺栓孔尺寸(标准值)
公称通径 DN		H	H1	Lmax	Lmin	设计 L	A	B	O．6MPa				1．OMPa				1.6MPa
毫米	英寸	H	H1	Lmax	Lmin	设计 L	A	B	D	D1	D2	n．d	D	D1	D2	n．d	D	D1	D2	n-φd
50	2	80	309	169	142	150	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/2	95	337	186	159	170	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	98	347	194	167	180	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	114	373	219	188	190	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	128	405	225	195	200	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	139	440	240	205	210	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	174	612	259	219	230	400	425	320	280	254	8-8	340	295	266	8-22	340	295	266	12-22
250	10	215	693	384	239	250	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	747	309	259	270	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12.26
350	14	270	802	328	275	290	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	305	991	347	287	310	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	1037	378	318	330	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1127	399	339	350	535	580	645	600	568	16-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1377	430	362	390	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1496	469	399	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1584	529	454	470	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1676	569	494	510	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1760	608	534	550	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	2018	720	614	630	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	900	2363	747	665	710	1000	925	1620	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	1100	2723	850	745	790	1000	925	1820	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	1124	2844	920	820	870	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	1292	3127	1010	900	950	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

SD341X-16C软密封伸缩蝶阀蝶阀安装：
1、伸缩蝶阀在安装前必须平放，切勿随意磕碰；伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度(即设计长度)。
2、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。
3、SD341X涡轮伸缩蝶阀可在任意位置安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出，支架的支承力按下列公式计算，运行时严禁将支架卸掉。F>π/4三PS·DN·(kgf) 式中： PS-管道试验压力，DN-管道直径
4、伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通螺栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出(见图 2)，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓晋严禁卸掉 (螺栓另配)
5、SD341X涡轮伸缩蝶阀管道施工现场严禁随意拆卸解体伸缩蝶阀。
6、本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管道上的两法兰面要求平行。
7、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。
8、伸缩管安装在阀门后。
9、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
