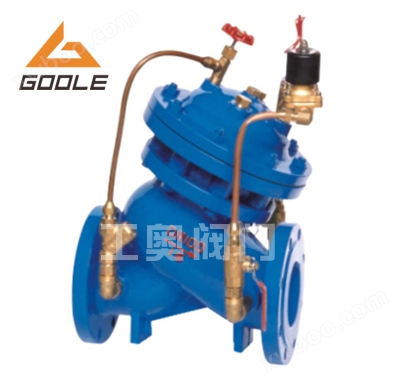

DX20BX双控比例式减压阀

简要描述：DX20BX双控比例式减压阀是本公司生产的一种DX系列新型的产品，其广泛用于高层建筑、钢厂、自来水厂、城市管道当中

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

DX20BX双控比例式减压阀是本公司生产的一种DX系列新型的产品，其广泛用于高层建筑、钢厂、自来水厂、城市管道当中。该阀门应用项目当中效果非常稳定，采用双控式设计，阀门能够依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力及流量的变化而变化，确保系统循环通畅无阻，使阀门能安全可靠地运行。

一、DX20BX双控比例式减压阀结构特点：

1、采用双控比例式设计，使应用在工况当中减压效果更多稳定，不会受到进口压力的变化而影响出口压力的变化，使管道内始终保护稳定的压力，保护管道安全。

2、阀门操作方便，可配备电磁阀或者自力式进行操作，阀门可以通过水泵的开启或者关闭进行自动控制，我们只需要调节阀门的导阀开启对阀门进行精确控制。

3、本产品采用全通道、流线型设计。使应用在项目当中水力损失少、节能效果显著。

二、DX20BX双控比例式减压阀主要技术参数：

公称压力（Mpa）	壳体试验压力（MPa）	密封试验压力（MPa）	适用介质	介质温度（℃）
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

三、DX20BX双控比例式减压阀主要连接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	9285	24-33	24-
