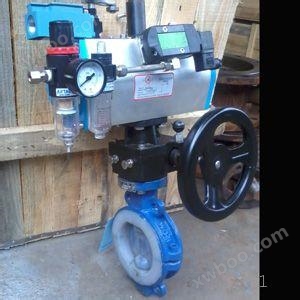

D671F46对夹气动衬氟蝶阀

简要描述：一、气动衬氟蝶阀概述气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

二、气动衬氟蝶阀结构特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、气动衬氟蝶阀采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

四、气动衬氟蝶阀执行机构

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、气动衬氟蝶阀附件的选项

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

气动衬氟蝶阀主要外形尺寸与连接尺寸

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	ANSI 125Lb 150Lb
50	2	43	152	120.5	92	2	16	4-φ19	200	150	5
65	21/2	46	178	139.5	105	2	18	4-φ19	250	160	7
80	3	46	190	152.5	127	2	19	4-φ19	250	170	10
100	4	52	229	190.5	157	2	24	8-φ19	300	185	14
125	5	56	254	216	186	2	24	8-22	300	210	22
150	6	56	279	241.5	216	2	26	8-φ22	200	230	32
200	8	64	343	298.5	270	2	29	8-φ22	240	285	66
250	10	71	406	362	324	2	31	12-φ25	240	325	80
300	12	81	483	432	381	2	32	12-φ25	280	360	94
350	14	92	533	476	413	2	35	12-φ29	280	430	125
400	16	102	597	540	470	2	37	16-φ29	320	475	150
450	18	114	635	578	533	2	40	16-φ32	320	525	172
500	20	127	699	635	584	2	43	20-φ23	360	565	225
600	24	154	813	749.5	692	2	48	20-φ25	360	630	290
750	30	165	887	846	813	2	45	44-φ23	400	675	330
900	36	200	1057	1009.7	972	2	53	44-φ26	400	805	405
1050	42	251	1226	1171.4	1130	2	59	48-φ29	500	995	480
1200	48	276	1392	1335	1289	2	65	44-φ32	500	1170	695
