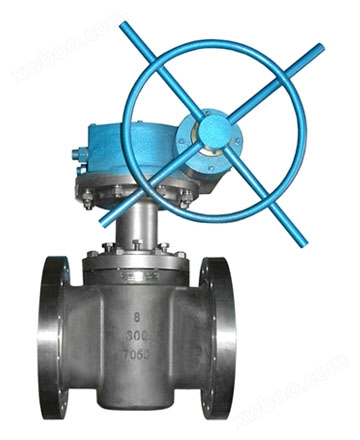

钛旋塞阀

简要描述：钛材旋塞阀是用钛材质制造的一种旋塞阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

钛材旋塞阀是用钛材质制造的一种旋塞阀，主要作为化工、石油等氧化性腐蚀性介质的控制阀门

钛材旋塞阀产品特点及用途：
一.阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全开位置时，产生足够的密封比压，密封副达到零泄漏。

二、阀体中腔进、出口金属唇边在旋塞转动时，有刮扫作用，同时阀门没有空腔给介质积聚，特别适合粘稠、易结垢、结晶工况。
三.双沟槽密封环，既可以使软密封衬套，稳固的在阀体内不产生迁移，也可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的挤压作用，以提高了密封面的使用寿命。
四.PTFE密封衬套，可根据使用温度和工作介质采用不同的填充物，润滑好、寿命长。
五.塞轴上部采用一个独特的PTFE（或增强PTFE）膜片和楔形垫与调节垫片组合，既可调整密封面的密封比压，使塞子转动灵活，又可能保证进出口端和中法兰连接端的密封。

钛材旋塞阀技术规范：
设计标准：GB/T12240、API599
结构长度：GB/T12221、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598

钛材旋塞阀主体材料：
阀体：TA1、TA2、TA10、Gr2、Gr3
旋塞：TA1、TA2、TA10、Gr2、Gr3
密封衬套：PTFE、RPTFE、PPL

压力等级：
PN1.0-10.0MPa　 CLASS150-600Lb

钛旋塞阀公称通径：
DN15-DN300 1/2"-12"

驱动方式：手动、蜗轮、气动、电动

相对应的钛材旋塞阀型号：
X43F-10A、X43F-16A、X43W- 25A、X43W-40A、X43W-64A、X43W-100A、X43F-150LB(A)、X43F-300LB(A)、X43F- 600LB(A)、X343F-10A、X343F-16A、X343W-25A、X343W-40A、X343W-64A、X343W-100A、 X343F-150LB(A)、X343F-300LB(A)、X343F-600LB(A)、X43F-10Ti、X43F-16Ti、X43W- 25Ti、X43W-40Ti、X43W-64Ti、X43W-100Ti、X43F-150LB(Ti)、X43F-300LB(Ti)、X43F- 600LB(Ti)、X343F-10Ti、X343F-16Ti、X343W-25Ti、X343W-40Ti、X343W-64Ti、X343W- 100Ti、X343F-150LB(Ti)、X343F-300LB(Ti)、X343F-600LB(Ti)、

客户订购须知：

由于客户订购的是稀有贵金属钛旋塞阀请告是否带有附件，以便我们正确选型。如果使用单位选择用钛旋塞阀请按型号直接向工奥销售部门订购，如果客户使用的产品有附加要求或者使用环境复杂时，您可以提供您的设计图纸和相关参数，由本公司的技术工程师为您把关。
