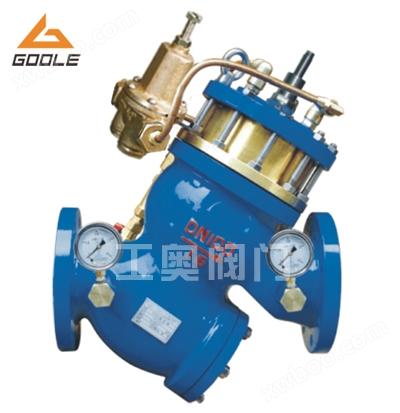

YQ980011型过滤活塞式流量控制阀

简要描述：YQ980011型过滤活塞式流量控制阀是一种稳定后流量于设定值的自控阀门

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

YQ980011型过滤活塞式流量控制阀是一种稳定后流量于设定值的自控阀门。这种稳定不爱阀前供水系统流量及压力变化的影响.然而当阀前流量小于设定值时，主阀全开，不会增加流量。

YQ980011型过滤活塞式流量控制阀特点：

1.毕托管向极敏感的限流导阀传递压信号, 无孔板孔口节流, 无压力损失, 节能.
2.限流导阀中有极灵敏的弹簧对流量进行调节, 操作简单而且准确.
3.Y形宽体阀腔,流阻小.抗汽蚀性强.
日介质自身压力自控, 无需外供驱动源.
5.主阀体的进口法兰与阀座之间设了过滤器, 节省投资成本和安装费用.
6.内外表面均喷浍环保涂层.确保产品的防府蚀及安全

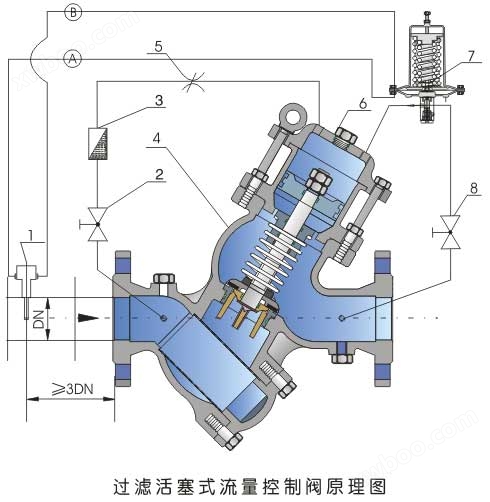

YQ980011型过滤活塞式流量控制阀工作原理：

由比托管传递压差信号给流导阀, 限流阀和针阀执行两路控控制. 来控制主阀活塞上腔的压力. 通过限流导阀调节摞栓的调节. 使阀后流量达到设定值; 活塞下腔有节流孔与下游相通. 可绶冲阀门的关闭, 主阀两端压力差是阀门启. 闭的驱动能源。主要用于空调. 给排水. 消防和各类工矿企业等供水管网口需要过滤而且对流量实现控制的场所和工况。

YQ980011型过滤活塞式流量控制阀技术参数：

公称压力PN (MPa)	1.6	2.5
公称通径DN (mm)	40 50 65 80 100 150 200 250 300
强度试验压力:(MPa)	2.40	3.75
密封试验压力:(MPa)	1.76	2.75
流量调节范围	05 ～ 5m/S
适用温度	0 ～ 100℃
环境温度	-30 ～ 350℃
适用介质	水

YQ980011型过滤活塞式流量控制阀主要连接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
L	250	280	335	380	425	480	750	660	740	810	860

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购YQ980011型过滤活塞式流量控制阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。咨询电话：

工奥阀门公司过滤活塞式控制阀系列产品为您推荐：YQ98001型过滤活塞式可调减压阀、FA49H防爆波阀、活塞式水锤吸纳器、FA49H防爆波阀、YQ98002过滤活塞式安全泄压阀、YQ98003型过滤活塞式遥控浮球阀、YQ98004型过滤式缓闭止回阀、YQ98005过滤活塞式电动浮球阀、YQ98006过滤活塞式电磁控制阀、YQ98007型过滤活塞式高度水位控制阀、 YQ98008型减压紧急关闭阀、YQ980010型过滤活塞式预防水击泄放阀、 YQ98009型过滤活塞式定比减压阀
