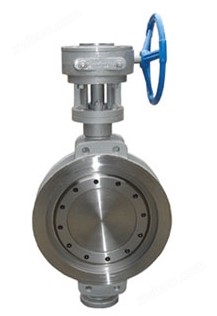

对夹钛蝶阀

简要描述：对夹式钛蝶阀为三维偏心金属密封结构，密封型式为金属对金属密封，可调换金属密封圈对金属密封、钛板与高性能四氟（石墨）复合板密封圈对金属密封

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

阀门概述

对夹式钛蝶阀是钛阀门中的一个种类，为三维偏心金属密封结构，密封型式为金属对金属密封，可调换金属密封圈对金属密封、钛板与高性能四氟（石墨）复合板密封圈对金属密封。本阀的特殊密封系统可保证从超低温到超高温各温度范围都具有高的密封性能。

对夹式钛蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，气动对夹式钛蝶阀的结构原理最适合制作大口经阀门。当要求作控制流量使用时，最重要的时正确选择尺寸和类型，使之能恰当地、有效地工作。

对夹式钛蝶阀在碱性介质中非常耐腐蚀，在抗氯离子(CI)能力非常强，具有优良的抗氯离子耐蚀能力。但是要特别考虑的是对夹式钛蝶阀在工况介质中出现点缝隙及应力腐蚀倾向，自然爆炸，重视因各种原因使钛吸氢产生氢脆等灾难性破坏因素。严禁钛阀门在可能出现以上破坏的工况环境中使用。

规格参数
压力等级： PN1.0-4.0Mpa　Class150-300Lb
公称通径：DN50-DN1200　　2"-48"
驱动方式：气动、蜗轮蜗杆、液动、电动
适用介质：氧化性腐蚀介质。

技术规范
设计标准：GB/T12238、JB/T8527、MSS SP-68、API609
结构长度：GB/T12221、API6D、ASME B16.10...........
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598.............

主体材料
阀体：TA1、TA2、TA10、Gr2、Gr3
蝶体：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
密封圈：TA1、TA2+PTFE、柔性石墨

客户订购须知：

客户订购的是稀有贵金属钛阀门时请告知是否带有附件，以便我们正确选型，如果客户使用的产品有附加要求或者使用环境复杂时，您可以提供您的设计图纸和相关参数，由本公司的技术工程师为您把关。
