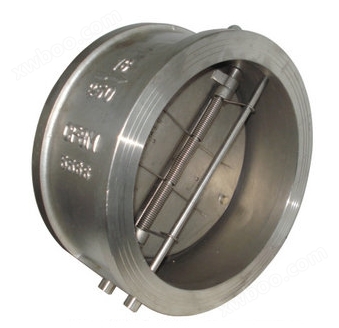

蝶形对夹钛止回阀

简要描述：蝶形对夹式钛止回阀的原材料钛和氧有很好的亲和力，极易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

蝶形对夹式钛止回阀阀门概述

蝶形对夹式钛止回阀的原材料钛和氧有很好的亲和力，极易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜。在许多苛刻腐蚀工况介质中，这层氧化薄膜十分稳定，较难溶解，即使遭到破坏，只要有充足的氧，也能自行修复而很快重新生成。目前在国内这种产品系属节能型新产品。它止回性好、安全、可靠、流阻小，蝶形对夹式钛止回阀主要适用于化工、食品、医药、轻纺、造纸及能源等系统作为单向阀使用。

蝶形对夹式钛止回阀特点：
（1）体积小、重量轻、结构紧凑、维修方便。
（2）阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。
（3）因速闭作用，可防止介质倒流，消除水锤作用强。
（4）阀体结构长度尺寸小、刚性好，安装方便。
（5）达到完全密封，水压试验泄漏量为零。

蝶形对夹式钛止回阀规格参数
压力等级： PN1.0-10.0MPa CLASS150-600Lb
公称通径： DN20-DN500 1/2"-20"
相对应的型号： H76W-10A、H76W-16A、H76W-25A、 H46W-10A、H46W-16A、H46W-25A、H76W-10Ti、H76W-16Ti、H76W-25Ti、H46W-10Ti、H46W- 16Ti、H46W-25Ti、H46W-150LB(A)、H76W-300LB(A)、H76W-600LB(A)
适用介质：氧化性腐蚀介质。

蝶形对夹式钛止回阀技术规范
设计标准：JB/T8737、API594
结构长度：GB/T15188.2、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598

蝶形对夹式钛止回阀主体材料
阀体：TA1、TA2、TA10、Gr2、Gr3
阀瓣：TA1、TA2、TA10、Gr2、Gr3
弹簧：TC4、Gr5
