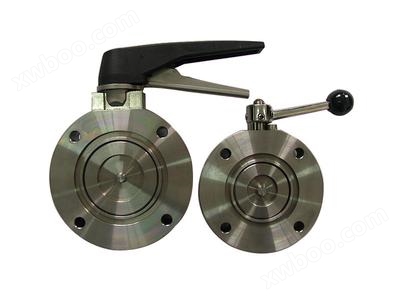

一、GI真空蝶阀概述：

1、GI系列高真空蝶阀是经过一系列改进过的蝶阀。

2、阀门能承受正压力；

3、阀杆上下不窜动；

4、开、关有限位结构，阀板有锁定装置。

二、GI真空蝶阀工作原理
GI型高真空蝶阀阀杆插入体内，阀板固定在阀杆上，明科阀门转动90o达到开关目的。
主要零部件材料
阀体阀杆阀盖密封件
碳钢或不锈钢碳钢或不锈钢碳钢或不锈钢丁腈橡胶、氟橡胶

三、GI真空蝶阀主要技术参数
GI-25 GI-32 GI-40 GI-50 GI-63 GI-80 GI-100 GI-125 GI-150 GI-200 GI-250 GI-300
技术性能
公称通径（DN） 25 32 40 50 63 80 100 125 150 200 250 300
适用范围（Pa） 10 5 ～ 6.7x10 -4
漏气率（ Pa.L/S） 6.7 x10 -4

流导（L/S） 14 22 50 102 156 300 530 910 4180 7130
介质温度（ ℃ ）丁腈橡胶 -25 ~ +80℃氟橡胶 -30 ~ +150 ℃

法兰标准 JB919

安装位置任意

主要件材质阀体、阀板碳钢（镀镍）或不锈钢
密封件丁腈橡胶或氟橡胶

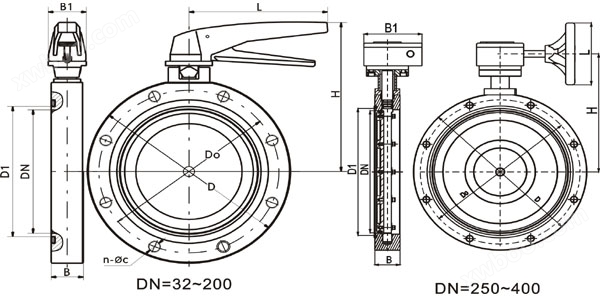

外形连接尺寸：

真空标准：GB6070

型号	DN	D	D0	B	N	C	H	L
GI-32	32	90	70	22	4	9	130	140
GI-40	40	100	80	22	4	9	140	155
GI-50	50	110	90	22	4	9	150	170
GI-63	63	130	110	28	4	9	170	190
GI-80	80	145	125	28	8	9	185	212
GI-100	100	165	145	28	8	9	206	242
GI-125	125	200	175	34	8	11	240	283
GI-160	150	225	200	34	8	11	265	320
GI-200	200	285	260	40	12	11	334	400
GI-250	250	335	310	45	12	11	384	473
GI-320	300	425	395	50	12	147	472	568
GI-400	400	510	480	60	16	14	560	700

真空标准：JB919

型号	DN	D	D0	B	N	C	H	L
GI-32	32	78	64	22	4	7	118	134
GI-40	40	85	70	22	4	7	125	147
GI-50	50	110	90	22	4	9	150	170
GI-63	63	125	105	28	4	9	165	187
GI-80	80	145	125	28	4	9	185	212
GI-100	100	170	145	28	4	12	210	244
GI-125	125	195	170	34	4	12	238	280
GI-150	150	220	195	34	8	12	263	317
GI-200	200	275	250	40	8	12	324	396
GI-250	250	330	300	45	8	14	378	467
GI-300	300	380	350	50	8	14	428	546
GI-400	400	500	465	60	8	18
