斯派莎克导阀型隔膜式减压阀

简要描述：结构特点和用处： DP17/DP17G导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
正确使用和安装减压阀应注意的问题
可调式减压阀的工作原理
减压阀标准汇总
蒸汽减压阀如何保养与维护
详细介绍

结构特点和用处：


DP17/DP17G导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加大了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。

性能指标：


灰色区域：示意该产品禁用。
A-D-E：螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F:DP17G最高工作温度120℃。

注意：该系列产品的压力调节范围是0.2-1.7barg。

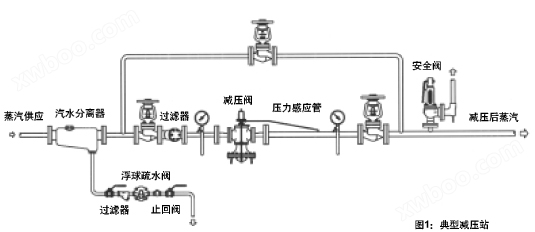

典型减压站图：


主要技术参数 ：

公称压力
PN25
PN40
材 质
铸铁
铸钢
PMA最高允许压力
25bar g @ 120℃
26bar g @ 120℃
TMA最高允许温度
232℃
232℃
TMI最低允许温度
-10℃
-10℃
PMO最大工作压力*
17bar g
21bar g
TMO最大工作温度
232℃
232℃
TMIO最低工作温度
0℃
0℃
出口压力范围(barg)
0.2-14.0
0.2-14.0
最高冷态测试压力
38bar g
60bar g

主要零件材料：

零件名称
零件材料 PN16
零件材料 PN40
阀体 阀盖
铸铁
铸钢
阀座
不锈钢
不锈钢
阀瓣
不锈钢
不锈钢
阀杆
不锈钢
不锈钢
膜片
316
316
调节弹簧
60Si2Mn
60Si2Mn
主阀弹簧
50CrVA
50CrVA

流量系数(Cv)：

DN
15
20
25
32
40
50
65
80
100
150
Cv
3.0
5.5
8.9
12.0
17.0
30.0
48.0
63.0
98.0
13.3

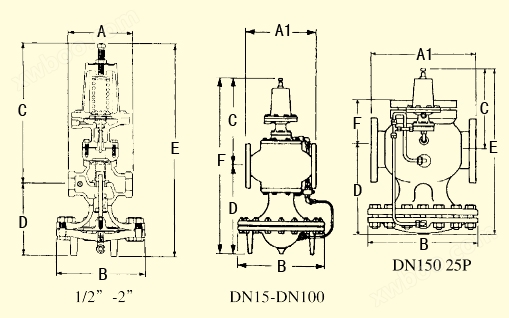

连接尺寸：

DN

BSP
A

PN16
A1
PN40
A1
B
C
D
F
15
140
160
147
193
309
157

20
140
160
154
193
309
157

25
152
166
160
219
308
171

32
184
205
180
219
322
179

40
184
216
196
219
322
179

50
216
240
230
269
338
208

65

284
292
346
297
354

80

308
317
346
294
387

100

353
368
397
325
410

150

460
460
502
232
435
228
