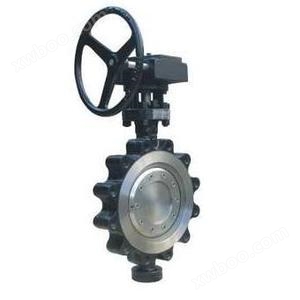

美标凸耳式蝶阀

简要描述：标凸耳式蝶阀采用美三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

标凸耳式蝶阀采用美三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。美标凸耳式蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。美标凸耳式蝶阀根据使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。

美标凸耳式蝶阀结构特点：
①三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
②由扭矩产生弹性密封。
③巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安装。
⑤可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
⑥更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。
⑦连续结构多样化：对夹、法兰、对焊。

美标凸耳式蝶阀用途：

美标凸耳式蝶阀用于硫磺制酸系统中的焚硫、转化、干吸工段，是硫磺制酸装置用阀的首选品牌，被广大用户认为是：密封性能好，运转轻，副腐蚀，耐高温，操作方便、灵活、使用安全可靠的蝶阀，得到了大量推广使用。还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

美标凸耳式蝶阀标准规范：

美标凸耳式蝶阀设计制造标准：GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS

B2032、JIS B2064

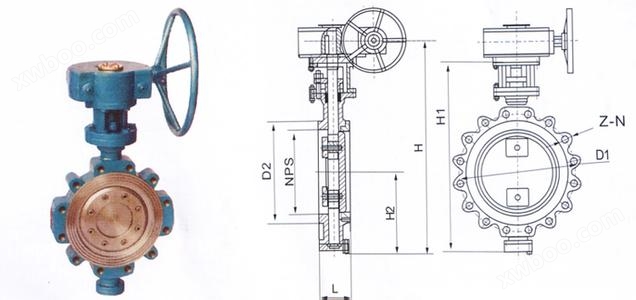

美标凸耳式蝶阀结构长度标准：GB/T 12221-2005、API609、JIS B2002

美标凸耳式蝶阀连接法兰标准：GB/T

9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212

美标凸耳式蝶阀压力温度等级：GB/T

12224-2005

美标凸耳式蝶阀试验检验标准：GB/T 13927-2008、API598、JIS B2003
