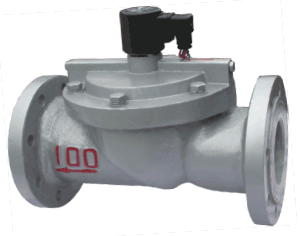

水用电磁阀

简要描述：本阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

用途

特点

结构简单，体积小，密封性能好，维修方便。

四、结构原理

本阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。

根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。

当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。

常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

五、技术参数

工作介质	水、粘度≤4°E的油及其它非腐蚀性流体
介质温度℃	≤60
公称压力（MPa）	1.0
工作压差（MPa）	0.05～1.0						0.1～1.0					0.15～1.0
电源电压	AC220V其余规格可作特殊订货
额定流量系数（kv）	按JB/T352-94规定
泄漏量（ml/min）	按JB/T352-94-F规定
公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
功耗	36VA						50VA

防爆标志	dⅡBT4
防爆证编号	CE991010
出线口接线	内螺纹M20×1.5
环境温度	-40-+60℃

六、安装尺寸

公称通径DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	n-d	b	f
15	112	80	1/2
20	119	80	3/4
25	130	90	1	130	160	115	85	65	φ4-14	16	3
32	137	140	11/4	137	180	140	100	76	φ4-18	18	3
40	152	156	11/2	152	200	150	110	84	φ4-18	18	3
50	164	180	2	164	230	165	125	99	φ4-18	20	3
65				222	290	185	145	118	φ4-18	20	3
80				253	310	200	160	132	φ8-18	22	3
100				260	350	220	180	156	φ8-18	24	3
125				315	400	250	210	184	φ8-18	26	3
150				350	480	285	240	211	φ8-22	26	3
200				390	600	340	295	266	φ8-22	26	3
250				430	730	395	350	319	φ12-22	28	3
300				480	850	445	400	370	φ12-22	28	4
350				605	980	505	460	429	φ16-23	30	4

七、安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。

5、安装在电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意要看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

八、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额压差范围内，当工作压力超过额定压力或工作压差超过额定夺差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

九、订货须知

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

2、电磁阀正常工作时的电压力220	+22	V，如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
2、电磁阀正常工作时的电压力220	-15	V，如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。

3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，选用防爆型电磁阀。
