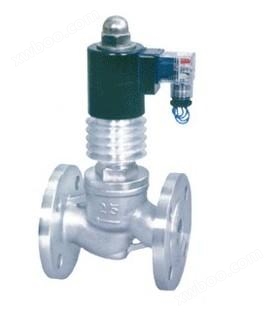

ZCG不锈钢气动电磁阀

简要描述：体型小，外观精美

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

ZCG不锈钢气动电磁阀	型号：ZCG	材质：不锈钢
类型(通道位置)：先导式	连接形式：法兰	公称通径：8~300（mm）
适用介质：各种高腐蚀化学介质	流动方向：单向	零部件及配件：阀体
用途：截止	形态：活塞式	压力环境：低压
工作温度：高温	标准：国标

ZCG不锈钢气动电磁阀的应用范围：
它广泛应用在冶金、石油化工、制药、食品、医疗、纺织等各个领域。适用于小口径、低压力的管道系统中。

ZCG不锈钢气动电磁阀的产品特点：
体型小，外观精美；线圈通电直接启动阀芯，阀关闭靠弹簧复位；零压启动；泄漏量零；专制线圈，不易烧毁；阀体安装方向

无限制。

ZCG不锈钢气动电磁阀的主要技术参数：

产品规格：	DN8～DN300
阀体材质：	铸铁体、铸钢体、不锈钢（铸铁体和铸钢体不用能在腐蚀流体上）
适用介质：	水、气、油、蒸汽、燃气、腐蚀流体等
温度范围：	-20～+200℃
介质粘度：	小于50C St(大于时需定制）
防护性能：	防水、防爆（Exd IICT5)、防腐
接线方式：	接线座式；引线式；插头式
控制方式：	常闭
电源电压：	DC24～127V; AC36～380V
连接方式：	内螺纹、法兰（外螺纹和特殊接口可定做或加转接头）

ZCG不锈钢气动电磁阀的工作原理：
常闭：当线圈通电时，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁力吸动先导阀芯连动主活塞，阀口打开；断电时，靠弹簧复位关闭先导孔，主活塞上腔增压，推动主活塞向下移动，阀关闭。常开式与常闭式相反。

规格尺寸：

公称通径

L
(mm)

D
(mm)

D1
(mm)

D2
(mm)

D3
(MM)

H
(mm)

法兰盘
（标准）

L
(mm)

D
(mm)

D1
(mm)

D2
(mm)

D3
(mm)

H
(mm)

法兰盘
（标准）

DN15

100

Φ65

4-Φ14

Φ46

Φ89

125

4.0Mpa

DN20

110

Φ75

4-Φ14

Φ56

Φ99

130

Φ85

4-Φ14

Φ65

Φ110

4.0Mpa

DN25

125

Φ85

4-Φ14

Φ65

Φ110

135

130

Φ85

4-Φ14

Φ65

Φ110

DN32

140

Φ100

4-Φ18

Φ76

Φ137

145

150

Φ100

4-Φ17

Φ76

Φ135

110

DN40

150

Φ110

4-Φ16

Φ85

Φ144

150

157

Φ110

4-Φ17

Φ85

Φ145

125

DN50

155

Φ125

4-Φ16

Φ100

Φ152

160

175

Φ125

4-Φ17

Φ100

Φ155

135

DN65

200

Φ145

4-Φ18

Φ118

Φ179

185

1.6Mpa

235

Φ145

4-Φ17

Φ120

Φ180

160

1.6Mpa

DN80

240

Φ160

8-Φ18

Φ132

Φ194

210

270

Φ160

8-Φ17

Φ135

Φ195

170

DN100

280

Φ180

8-Φ18

Φ156

Φ223

230

300

Φ180

8-Φ17

Φ155

Φ215

180

DN125

325

Φ210

8-Φ18

Φ184

Φ248

240

380

Φ210

8-Φ18

Φ185

Φ245

210

DN150

460

Φ240

8-Φ22

Φ211

Φ280

310

440

Φ240

8-Φ22

Φ210

Φ280

330

DN200

490

Φ295

12-Φ22

Φ266

Φ340

340

580

Φ295

8-Φ22

Φ265

Φ335

270

阀体材质

不绣钢

铸铁

适用压力

0～0.6MPa 0～1.0Mpa

特殊功能

（其它要求可定制）
