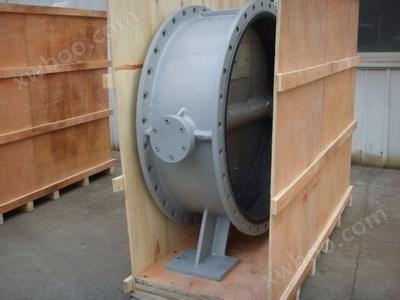

D341W气动通风蝶阀

简要描述：D341W气动通风蝶阀广泛适用于电站、冶金、矿山、水泥抢救无效行业的采暖通风和环境保护等系列的气体管道中，作调节介质流量之用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

D341W气动通风蝶阀广泛适用于电站、冶金、矿山、水泥抢救无效行业的采暖通风和环境保护等系列的气体管道中，作调节介质流量之用。

一、D343W通风蝶阀产品特点：

1、D341W-1C 蜗轮法兰通风蝶阀采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便；
2、本阀驱动力矩小，启闭灵活，操作方便可靠；
3、本阀代体上设置密封挡圈，密封无可见间隙，泄漏率小；
4、蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象；
5、本阀可配备各种驱动装置，如手动装置、电动装置、气动装置、推杆装置等。
6、本阀阀芯可做成双门或百叶式，以满足不同用户的要求。
工作原理:D341W-1C 蜗轮法兰通风蝶阀通过驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转，从而达到开头或调节目的。

二、D343W通风蝶阀制造标准：
设计标准：GB／T12238-1 989 JB／T8692-1998
法兰连接尺寸：GB/T9115．1-2000
结构长度： GB／T1222.1989
压力试验： GB／T13927-1992；JB／T9092-1999

三、D343W通风蝶阀主要技术参数：
公称通径 DN（mm） 50-2000
公称压力 PN（MPa） 0.05 0.25 0.6
试验压力 Ps（MPa）强度试验 0.075 0.375 0.9
密封试验 ≤ 1.5％泄漏量
适用介质煤气、含尘气体、烟道气等。
适用温度气传动、电传动。

四、D343W通风蝶阀主要零部件材质：

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

五、D343W通风蝶阀主要零部件材质：密封材料选用和适用温度

材料品种	碳素钢	低温碳	合金钢		奥氏体不锈钢	铬钼钢
代号	WCB	LCB	WC6或 WC9	C5或or C12	铬Cr-18型e、304、316	12CrMoV
耐最高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低温度e	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃
