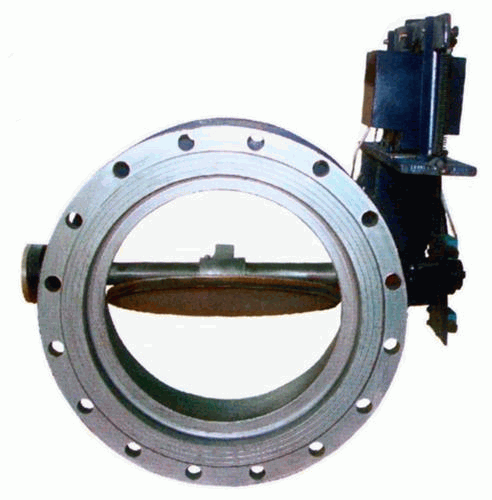

DMF-0.5系列电磁式煤气安全阀

简要描述：DMF-0.5系列电磁式煤气安全阀具有结构简单、动作可靠、维护方便、价格低廉，并具有如下功能：煤气低压和空气低压报警，断电时快速切断，始终点阀位信号等

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

DMF型电磁式煤气安全阀是一种切断装置，它由密封蝶阀和电磁式启动器两大部分组成，对以煤气为燃料的各种工业炉窑，保证安全不可缺少的重要设备。

当煤气或助燃气空气压力处于正常状态时，安全阀处于全开位置，当煤气或助燃空气低压时，通过相应的电路设计，可使用电磁铁在某一规定的低压时失电，这样杠杆失去平衡，安全阀相连接的杠杆脱扣，重锤落下，安全阀立即关闭。另外供电系统一点断电，也即电磁铁失电和上述过程相同，安全阀立即关闭，这样就达到了煤气或助燃空气低压时以及断电时，快速断电时切断煤气的目的DMF-0.5系列电磁式煤气安全阀为法兰连接，杠杆式启闭阀，它主要由电磁铁，杠杆装置弹簧及重锤，阀体，阀板和轴等零件组成

◆ 主要性能

公称压力PN：0.05MPa

泄漏里：零泄漏

电源电压：220V AC 50Hz

温度范围：-20～180℃

切断时间：＜1.5S

◆ DMF-0.5型电磁式煤气安全阀性能主要外型及连接尺寸表

DN	D1	D	D2	L	L1	L2	H	B	n-φd
100	170	205	145	120	360	250	460	10	4-12
150	225	260	200	145	510	250	510	14	8-18
200	280	315	252	145	465	250	565	14	8-18
250	335	370	310	180	520	280	620	16	12-18
300	395	435	362	180	580	300	670	16	12-23
350	445	485	412	180	630	300	720	16	12-23
400	495	535	162	200	680	300	770	20	16-23
450	550	590	518	250	740	300	820	20	16-23
500	600	640	570	250	780	300	860	22	16-23
600	705	755	670	270	895	320	960	22	20-25
700	810	860	775	270	1010	400	1060	22	24-25
800	920	975	880	270	1125	400	1150	22	24-30
900	1020	1075	980	270	1225	400	1250	24	24-30
1000	1120	1175	1080	300	1345	500	1360	24	28-30
1200	1340	1400	1295	300	1525	500	1500	24	32-34
1400	1560	1620	1510	300	1775	500	1800	24	36-34
1600	1760	1820	1710	350	1990	700	2100	40-41
1800	1970	2045	1970	350	2190	700	2350	24	40-41
2000	2180	2265	2110	350	2390	700	2600
