D341W通风带密封蝶阀

简要描述：D341W涡轮传动通风蝶阀是由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

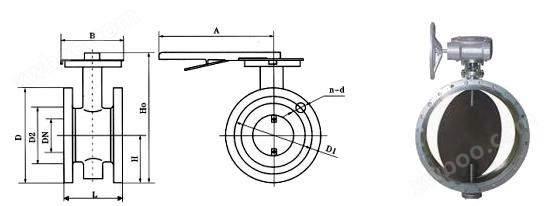

D341W涡轮传动通风蝶阀是由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。D341W涡轮传动通风蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品特点：

1、本阀采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便；
2、本阀驱动力矩小，启闭灵活，操作方便可靠；
3、本阀代体上设置密封挡圈，密封无可见间隙，泄漏率小；
4、蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象；
5、本阀可配备各种驱动装置，如手动装置、电动装置、气动装置、推杆装置等。
6、本阀阀芯可做成双门或百叶式，以满足不同用户的要求。

手动硬密封通风蝶阀D341W标准规范：

设计制造标准：GB/T 12238-1989；JB/T8692-1998

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9115.1

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

产品材料：

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、 2Crl3、不锈钢、铬镍钼钛钢
填料	柔性石墨

密封材料选用和适用温度

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钢
代号	WCB	LCB	WC6或 WC9	C5或or C12	铬Cr-18型e、304、316	12CrMoV
耐最高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低温度e	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃
