ZCT无压差电磁阀

简要描述：详细介绍 ZCT无压差电磁阀 ZCT无压差电磁阀用途 ZCT系列不锈钢电磁阀阀体和主要部件采用不锈钢材料制作

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

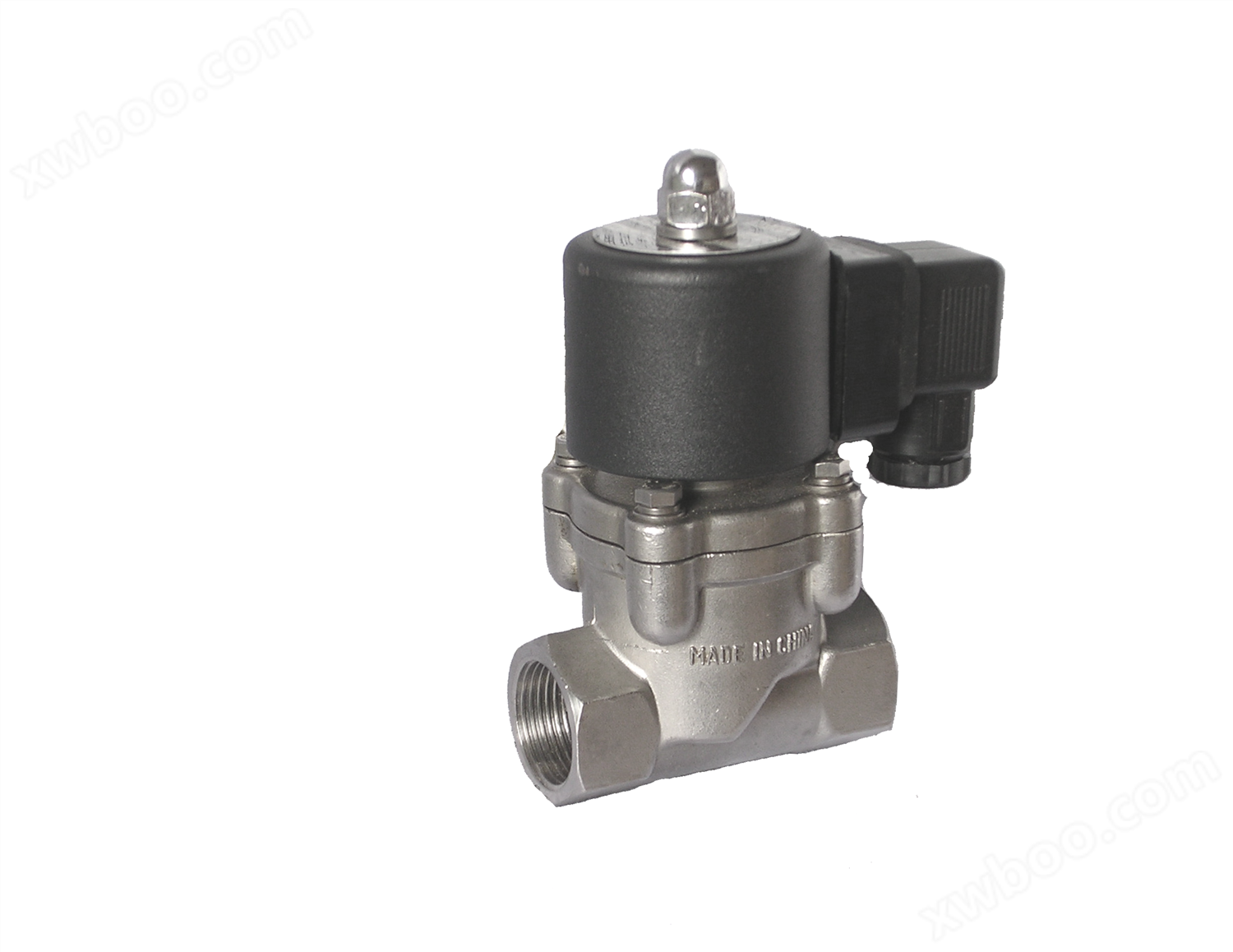

ZCT无压差电磁阀

ZCT无压差电磁阀用途

ZCT系列不锈钢电磁阀阀体和主要部件采用不锈钢材料制作。具有耐腐蚀、寿命长等优点。广泛应用于化工、食品、机械行业等对管道中的液体、气体的自动启闭和远程控制，采用电源控制，代替了手动球阀，具有启闭迅速、性能稳定、使用方便等特点。

ZCT无压差电磁阀原理

ZCT型电磁阀采用反冲式结构，它具有一次开阀和二次开阀的特点。

图示电磁阀处于闭状态，当电磁线圈通电，产生磁场吸起动铁芯，打开阀塞导阀口，使阀塞上、下腔产生压力差，将阀塞向上移动，电磁阀处于开状态。当介质压力，压差小于0.05MPa（甚至为零）时、动铁芯直接带动阀塞，打开主阀口，电磁阀也可呈通路。断电时，电磁阀靠复位弹簧，自重和压力差关闭主阀口，电磁阀呈闭状态。

ZCT无压差电磁阀技术参数

1、使用压力范围：0～1MPa

2、最大耐压力：1.2MPa

3、工作介质：蒸汽、空气、油、水、酸碱性液体

4、使用流体粘度≤4°E

5、额定电压：AC：380V、220V、36V，DC：220V、110V、24V

6、电压允许波动范围：-15%～+10%

7、环境温度：-10～+50℃

8、介质温度：-5℃～150℃和-5℃～220℃两种

<见铭牌标注>

9、工作寿命≥15万次

10、绝缘等级：B级

11、功率：14W左右

12、型式：常闭式（即通电阀门开，断电阀门关）

ZCT无压差电磁阀规格

规格	公称通径mm	连接螺纹	外形尺寸		特殊供货连接螺纹
规格	公称通径mm	连接螺纹	L	H	特殊供货连接螺纹
ZCT-3	3	M10×1.5	45	88	G1/4"
ZCT-6	6	G1/2"	50	88	G1/4"
ZCT-10	10	G1/2"	60	95	G3/8"
ZCT-15	15	G3/4"	70	105	G1/2"
ZCT-20	20	G3/4"	75	110
ZCT-25	25	G1"	80	115
