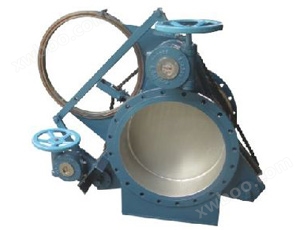

F343CX蜗轮式扇形眼镜阀

简要描述：一、F343CX蜗轮扇形眼镜阀概述眼镜阀是一种让气体介质流通或截止的一种阀门，具有检修方便、耐用等优点，经常用在矿企业，市政，环保等行业的气体介质的管路中，它又叫盲板阀或插板阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、F343CX蜗轮扇形眼镜阀概述

眼镜阀是一种让气体介质流通或截止的一种阀门，具有检修方便、耐用等优点，经常用在矿企业，市政，环保等行业的气体介质的管路中，它又叫盲板阀或插板阀。

蜗轮式扇形眼镜阀是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管连接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封圈擦伤，其中一根丝杆上装有蜗轮传动机构，实现松开夹紧阀体的目的。

二、蜗轮扇形眼镜阀主要性能参数：

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	＜120		＜250	＜300
适用介质	煤气等有毒、有害、易燃气体
采用标准	连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

三、蜗轮扇形眼镜阀尺寸参数

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	500
350	490	445	22	12-φ22	500
400	540	495	22	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	24	16-φ22	600
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	800
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800
1100	1275	1220	30	28-φ30	800
1200	1375	1320	30	32-φ30	800
1300	1475	1420	32	32-φ30	800
1400	1575	1520	32	36-φ30	850
1500	1675	1620	32	36-φ30	850
1600	1790	1730	32	40-φ30	850
1800	1990	1930	32	44-φ30	1100
2000	2190	2130	32	46-φ30	1100
