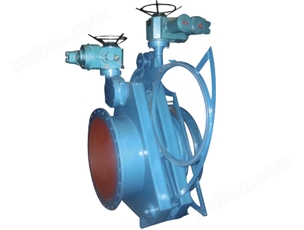

F943X电动扇形眼镜阀

简要描述：一、眼睛阀概述 F943X电动扇形眼镜阀是一种让气体介质流通或截止的一种阀门，又名手动扇形盲板阀、手动翻板阀、手动扇形阀，为长结构系列，具有检修方便、耐用等优点，经常用在矿企业，市政，环保等行业的气体介质的管路中，它又叫盲板阀或插板阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、眼睛阀概述

F943X电动扇形眼镜阀是一种让气体介质流通或截止的一种阀门，又名手动扇形盲板阀、手动翻板阀、手动扇形阀，为长结构系列，具有检修方便、耐用等优点，经常用在矿企业，市政，环保等行业的气体介质的管路中，它又叫盲板阀或插板阀。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺母进行夹紧，自锁性好。电动扇形眼镜阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等特点。

眼镜阀工作原理

用各种方法（手动，电动，液动，电液动等）旋转连接左阀体和中阀体的三个螺母，使左阀体与中阀体分开一定距离，以使阀板旋转来控制管路中介质的流通和截止。

二、主要性能参数

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.375	0.225	0.15	0.075
驱动源	压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	-20-100		-20-250	-20-300
适用介质	煤气、其他可燃气体
启闭时间S	≤60
主要零部件材料	阀体、闸板为碳钢；阀杆为不锈钢；密封圈为硅橡胶
