详细介绍

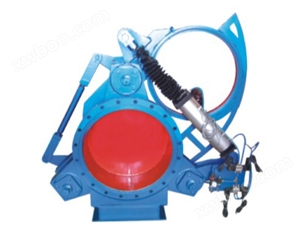

一、气动扇形眼镜阀介绍

气动扇形眼镜阀又名液动扇形盲板阀，主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。

气动扇形眼镜阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。

二、主要性能参数

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
驱动源	压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	-20-100		-20-200	-20-300
适用介质	煤气等有毒、有害、易燃气体
启闭时间S	≤60
主要零部件材料	阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢

三、主要外形连接尺寸

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	450
350	490	445	22	12-φ22	450
400	540	495	22	16-φ22	450
450	595	550	24	16-φ22	500
500	645	600	24	16-φ22	500
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	600
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800

气动扇形眼镜阀安装和维护注意事项

1、本阀门在垂直位置上安装使用，本阀安装完毕后应做支架固定阀门底座，在动作时受力于支架上。

2、安装本阀门时事先清理阀腔和密封面，不允许有污物附着而影响密封性能。使用时定期清洗密封面及丝杆加注润滑油。

3、驱动装置、手轮、后柄、丝杆不允许作起吊用。

4、清理阀腔的同时要清理(清洗)所要安装之管道内杂质，以防止污物杂质轧伤密封面而影响密封性能。

5、在使用中应靠控制箱或手动装置来控制该阀,不得借助于其它辅助工具。

6、不使用本阀时应存放在干燥室内，二端通径堵塞，不准将产品任意堆放，以免损伤产品的有关零件。

眼镜阀是一种让气体介质流通或截止的一种阀门，具有检修方便、耐用等优点，经常用在矿企业，市政，环保等行业的气体介质的管路中，它又叫盲板阀或插板阀。

永嘉工奥是一家专业生产眼睛阀、扇形眼睛阀制造厂家，如需使用眼睛阀、扇形眼睛阀请联系我们！咨询电话：；手机。
