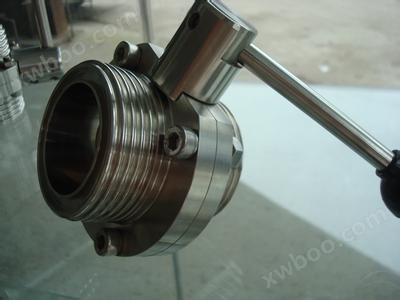

卫生级螺纹蝶阀

简要描述：【名称】卫生级螺纹蝶阀不锈钢圆螺纹蝶阀食品级SMS螺纹蝶阀卫生级手动螺纹蝶阀不锈耐醋酸SMS螺纹蝶阀【包装】纸箱/木箱【连接】圆螺纹（SMS标准外螺纹）【材质】SUS304、SUS316L,锻造【规格】ISO标准：Ф19(0.75s)——Ф108（4.25s）;DIN标准：DN15—DN150

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

【名称】卫生级螺纹蝶阀不锈钢圆螺纹蝶阀食品级SMS螺纹蝶阀卫生级手动螺纹蝶阀不锈耐醋酸SMS螺纹蝶阀

【包装】纸箱/木箱

【连接】圆螺纹（SMS标准外螺纹）

【材质】SUS304、SUS316L,锻造

【规格】ISO标准：Ф19(0.75s)——Ф108（4.25s）;DIN标准：DN15—DN150；

【工作原理】卫生级螺纹蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在卫生级螺纹蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

【应用】专用于乳制品、食品、制药、啤酒、化妆品等工业领域。

【备注】所有卫生级阀门管件，与介质接触部份均为镜面抛光。卫生级螺纹蝶阀密封圈Ф63.5-Ф108使用范围为两种：三元乙丙(EPDM)、硅胶(SI ),Ф57以下为三元乙丙(EPDM) 　　卫生级手动螺纹蝶阀的启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
卫生级手动螺纹蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小、而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性。在完全开启时，具有较小的流阻，当开启在大约15°至70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍；卫生级手动螺纹蝶阀阀板的运动带有擦拭性，因而该焊接蝶阀可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质。
卫生级手动螺纹蝶阀的密封件材用三元乙丙（EPDM）。三元乙丙（EPDM）具有低密度高填充性、耐老化性、耐腐蚀性、耐水蒸气性、耐过热水性、搞粘接性。
卫生级手动螺纹蝶阀属中线软密封蝶阀，其密封原理为，阀板加工时保证其密封面具有合适的表面粗造度值，合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。阀门关闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封。

产品说明

一、产品选用说明

1 、卫生级螺纹蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。

2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。

3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。

4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。

5 、卫生级螺纹蝶阀阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。

6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。

7 、开闭范围为 0~90 度，可固定于每隔 15 度的位置上，具有可调性，且开闭迅速，操作方便。

8 、卫生级螺纹蝶阀阀体均采用可拆连接，结构简单，维修方便。

9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。

10 、经过严密的强度和密封试验，保证质量。

11 、抽样进行不低于 30000 次的疲劳寿命试验，保证了其使用寿命。

二、产品维护使用及安装说明

1、卫生级螺纹蝶阀安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。

2、安装时须仔细核对卡箍连接型号是否一致，卡箍与该阀连接处应安装专用密封圈，使该阀与管道连接密封可靠。水平管道、垂直不锈钢角钢管道均可安装。

3、卫生级螺纹蝶阀安装完成通入压力介质时，转动手柄90O检查内外密封，如无渗漏现象，即可投入正常使用。

4、使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。

5、卫生级螺纹蝶阀一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。
