直接作用式双波纹管减压阀

简要描述：结构特点和用处： BRV71BRV73直接作用波纹管减压阀内部采用双波纹管结构，体积小，安装方便，在稳定的负载条件下能精确控制压力；经济的价格使BRV系列减压阀成为先导式或活塞式减压阀外另外一种选择；先进的结构设计和全不锈钢元件更耐用也更适用于多种的工业用途

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

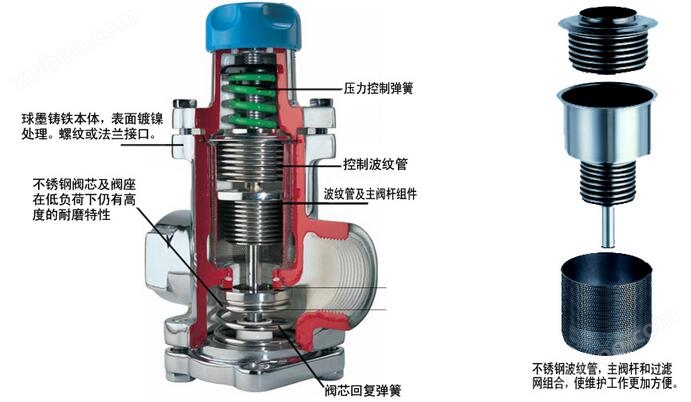

结构特点和用处：

BRV71 BRV73直接作用波纹管减压阀内部采用双波纹管结构，体积小，安装方便，在稳定的负载条件下能精确控制压力；经济的价格使BRV系列减压阀成为先导式或活塞式减压阀外另外一种选择；先进的结构设计和全不锈钢元件更耐用也更适用于多种的工业用途。

工作原理：

1.开始时，回复弹簧会将阀门关闭，蒸汽压在阀芯表面及波纹管表面（二者面积相等）施于相等的力。
2.如在此时以顺时针方向转动调压手柄，控制弹簧会因受压而向下迫使阀杆将阀芯推离阀座，使蒸汽流通进入下游。
3.下游压力会经阀芯下的感应孔进入感应室迫使控制波纹管向上延伸，同时也下下面的压力平衡波纹管施压消除阀芯背面的下游压力的影响。
4.当施加在控制波纹管的下游压力大于控制弹簧的力量时，推动主阀杆及阀芯向上移动使阀关闭。
在正常情况下，阀会维持在一固定的开度，依不同的压力变化和负载条件做小幅度的调整。

优点：

1.结构简单，设计轻巧，使用方便，经济实惠。
2.内置过滤网。
3.高品质表面镀镍处理。
4.平衡波纹管可安全平衡主阀芯上的压差。
5.调节手柄有防擅改保护针。
6.备有下游压力感应孔使阀芯动作更稳定并能自我清洁。
7.高品质全不锈钢内件构造。

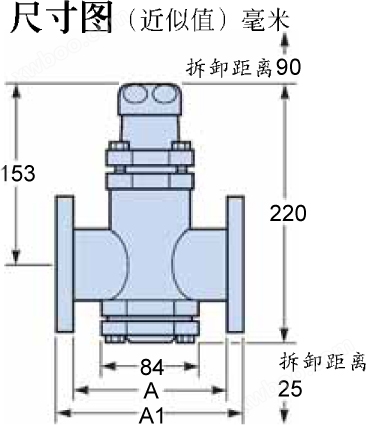

主要技术参数和性能指标：

公称压力	PN16
最大上游压力	10bar g
最大下游压力	9bar g
最高设计温度	210℃
TMIO最低工作温度	0℃
出口压力范围(barg)	0.14-9.0
最高冷态测试压力*	24bar g
最大流量时的最大建议调节比	10：1

*：最高冷态测试压力不包括波纹管，本体耐压试验时，必须取下波纹管组件后进行。

主要零件材料：

零件名称	零件材料
阀体、底盖、阀盖	球墨铸铁 DIN 1693 GGG40.3 镀镍表面处理
弹簧腔室	铝LM6 镀镍处理
垫圈	半刚性层状石墨
六角螺栓	钢、镀锌BS 3692 Gr.8.8
调压手柄	添矿尼龙66
压力控制弹簧	硅铬合金 BS 2803 658 A55
波纹管、主阀杆和过滤网组件	不锈钢316L
阀芯及阀座	不锈钢 BS 970 431 S29
导承衬垫	镇石墨 PTFE
回复弹簧	不锈钢BS 2056 316 S42
密封件	纯PTFE 和 EPDM
