BLQ-F气动粉体蝶阀

简要描述：一、气动粉体蝶阀概述永嘉工奥阀门有限公司生产的气动粉体蝶阀是专门用于粉体、颗粒物料的工业产品

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

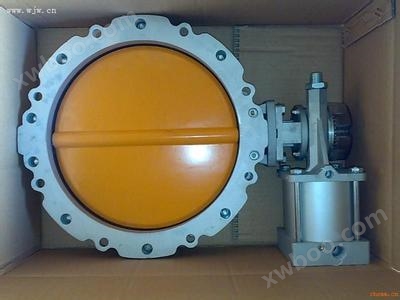

一、气动粉体蝶阀概述
永嘉工奥阀门有限公司生产的气动粉体蝶阀是专门用于粉体、颗粒物料的工业产品。气动粉体蝶阀阀体橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，气动粉体蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。
气动粉体蝶阀由粉体板、丁晴密封圈，覆以耐磨高分子材料加工而成，具有重量轻、安装维护简便等特点，是一种性价比极高的气动粉体阀门。有手动、电动、气动、齿轮马达带动等驱动装置，可互为调换。双法兰气动粉体蝶阀带有2个相同的法兰面；而单法兰气动粉体蝶阀部配有一个伸出的连接环用以安装软套管。紧凑的结构、超轻的重量，使您安装使用更加方便；工业化的设计加上复合阀板的使用提供了最好的密封效果和最长的使用寿命。气动粉体蝶阀可以广泛使用于水泥、面粉等粉体介质的使用场合，达到很好的使用效果

二、气动粉体蝶阀主要参数

型号		BLF
公称通径(mm)		DN100-DN400
压力(Mpa)		0.6-1.6
主要零件	阀体	压铸铝合金
	阀板	碳钢内衬板，覆以耐磨高分子材料
	密封圈	丁晴橡胶（NBR）
适用介质		水泥、泥浆、粉体
适用温度(℃)		-15--100
气动执行器	型号	CP、GT系列、AT系列、AW系列
气动执行器	压力(Mpa)	0.4-0.7

三、气动粉体蝶阀 BL1F单法兰粉体蝶阀结构图结构尺寸

型号	φA	φB	φC	φD	E	F	G	φH	φH孔径×数量	φP外凹槽直径×数量	φR	S	T	U	V	Z	KG
BL1F100	95	180	220	105	250	115	35	22×19	14×4	20×4	220	40	80	M12	50	M10	4
BL1F150	150	200	228	163	290	115	35	22×19	14×4	20×4	228	40	80	M12	50	M10	5
BL1F200	200	250	278	213	340	115	35	22×19	14×4	20×4	278	40	80	M12	50	M10	6.5
BL1F250	250	300	328	263	390	115	35	22×19	14×8	20×8	328	40	80	M12	50	M10	7.5
BL1F300	300	350	378	313	440	115	35	22×19	14×8	20×16	378	40	80	M12	50	M10	9
BL1F350	350	400	440	363	530	123	50	28×25	14×8	20×8	440	40	80	M12	50	M10	16
BL1F400	400	470	530	413	580	123	50	28×25	14×8	20×16	530	40	80	M12	50	M10	20.5

四、气动粉体蝶阀 BL2F双法兰粉体蝶阀结构图和连接尺寸

型号	φA	φB	φC	φD	E	F	G	φH	φH孔径×数量	φP外凹槽直径×数量	φR	S	T	U	V	Z	KG
BL2F100	95	180	220	-	250	77	35	22×19	14×4	20×4	220	-	80	M12	50	M10	4
BL1F150	150	200	228	-	290	77	35	22×19	14×4	20×4	228	-	80	M12	50	M10	5
BL2F200	200	250	278	-	340	77	35	22×19	14×4	20×4	278	-	80	M12	50	M10	6.5
BL2F250	250	300	328	-	390	115	35	22×19	14×8	20×8	328	-	80	M12	50	M10	7.5
BL1F300	300	350	378	-	440	115	77	22×19	14×8	20×16	378	-	80	M12	50	M10	9
BL2F350	350	400	440	-	530	85	50	28×25	14×8	20×8	440	-	80	M12	-	-	16
BL2F400	400	470	530	-	580	85	50	28×25	14×8	20×16	530	-	80	M12	-	-	20.5
