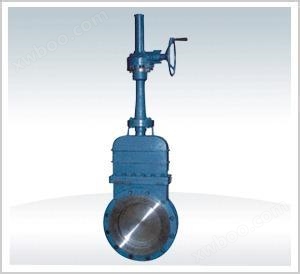

伞齿轮暗杆式刀闸阀

简要描述：伞齿轮暗杆式刀闸阀介绍 Z573H伞齿轮暗杆式刀闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

刀闸阀在造纸工业管道上的应用

刀闸阀与浆液阀的区别

详细介绍

伞齿轮暗杆式刀闸阀介绍

Z573H伞齿轮暗杆式刀闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛应用于食品饮料、造纸、纸浆工业、工业污水、城市污水处理、化工厂、散状物料输送、飞灰处理行业。能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。

伞齿轮暗杆式刀闸阀性能特点 ：
1、可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物； 2、不锈钢闸板可防止腐蚀引起的密封汇漏； 3、短结构长度，可节省原料、安装空间、也有效支持管道强度； 4、科学的上密封填料函设计，使上密封安全有效，经久耐用； 5、三角形的支架节省原材料，保证需要的力学性能； 6、阀体上的导向块使闸板向前运动，挤压块保证闸板有效密封； 7、阀体加强筋设计提高阀体强度； 8、不锈钢阀杆经久耐用，双头螺使益的启闭更为迅速； 9、可任意先用驱动机构；

轮暗杆式刀闸阀性能规范

公称压力（MPa

壳体试验（MPa

密封试验（MPa

工作温度

适用介质

1.0

1.6

1.5

2.4

1.1

1.8

≤100℃

≤100℃

纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

手动暗杆刀闸阀链接尺寸

DN	L	D	D1	D2	H	N-M	D0
50	43	160	125	100		4-M16	180
65	46	180	145	120		4-M16	180
80	46	195	160	135		4-M16	220
100	52	215	180	155		8-M16	220
125	56	245	210	185		8-M16	230
150	56	280	240	210		8-M20	280
200	60	335	295	265		8-M20	360
250	68	390	350	320		12-M20	360
300	78	440	400	368		12-M20	400
350	78	500	460	428		16-M20	400
400	102	565	515	482		16-M22	400
450	114	615	565	532		20-M22	530
500	127	670	620	585		20-M22	530
600	154	780	725	685		20-M27	600
700	165	895	840	800		24-M27	600
800	190	1010	950	898		24-M30	680
900	203	1110	1050	1005		28-M30	680
1000	216	1220	1160	1115		28-M30	700
1200	254	1450	1380	1325		32-M36	800
