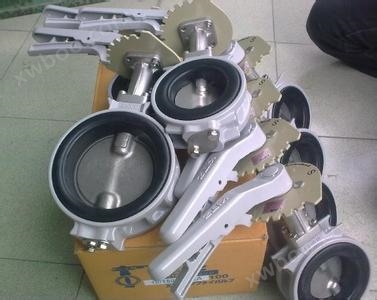

铝合金蝶阀

简要描述：■采用先进的无销连接技术,结构坚固紧凑,蝶板具有(上下、左右)自动对中功能 ■阀体与阀颈铝合金一体化具有超强的防止结露作用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

■采用先进的无销连接技术,结构坚固紧凑,蝶板具有(上下、左右)自动对中功能
■阀体与阀颈铝合金一体化具有超强的防止结露作用。重量超轻,特殊材料与先进压铸工艺制成的铝压铸蝶阀,有效地防止结露、结灰、电腐蚀。
■阀座法兰密封面采用大宽边:、大圆孤的密封，使阀门适应套合式和焊接式法兰连接要求,适用任何标准法兰连接要求，使安装密封更简单易行。
防结露蝶阀原理：
由于采用了高性能顶盘材料,能有效地防止阀体部分的温差，隔离了管道内介质的传递,达到了执行器和连接法兰表面无结露。高性能的材料有很多出色的优点:如低吸水性、抗腐蚀性、绝热隔冷性能等,是普通材质蝶阀的4倍。

● 优异持久的密封性能
多层次渐进接触式阀座设计，使阀板在关闭过程中逐渐接触阀座，在保证良好的密封性能的同时，减少不必要的扭矩，从而延长阀座的使用寿命。

● 扭矩减小实现了驱动装置的轻量化和小型化

● 独有的阀杆密封环防止流体泄漏

● 不同材质的阀座，适应不同工况，具有良好的防腐和密封性能

● 球形阀板运动轨迹使得阀门转动灵活自如阀板是按一个完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是阀板的上、下顶端处的轴向密封面处也不例外，这样的密封面在密封时，尽管有了接触，却是相当平滑的，所以力矩减小了，密封性能改善了，特别是轴向密封处的磨擦减小了，采用这一技术的阀座寿命增加了三倍。

◇电动铝合金蝶阀选项参数

电动执行器选配：PLVE系列、PLVQ系列
作用形式：普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制DC24等）50/60Hz
防护等级： IP67、IP68可选
功能选项（可选）
防爆型：防爆等级：dⅡBT3/T4
信号反馈：有源信号、S无源信号
带加热器：可在潮湿环境中干燥执行器内元件（可选）
手动功能：电动执行器带有手动开阀、关阀功能
调节型：输入4～20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.

铝合金蝶阀标准参数表

类型	F500	结构长度	JIS GB API
阀门公称口径	40-300mm	顶部法兰标准	国标标准ISO 5211
适用法兰规格	JIS ANSI GB	标准材质	阀体：铝合金
最大工作压力	1.0MPa		阀板：不锈钢
使用温度范围	0-120℃ EPDM 0-70℃ NBR		密封圈：EPDM(MBR)
泄漏试验压力	1.1MPa	喷涂规格	聚酯粉体涂料
阀体试验压力	1.5MPa
驱动形式	手柄式、齿轮式、气缸式、电动式

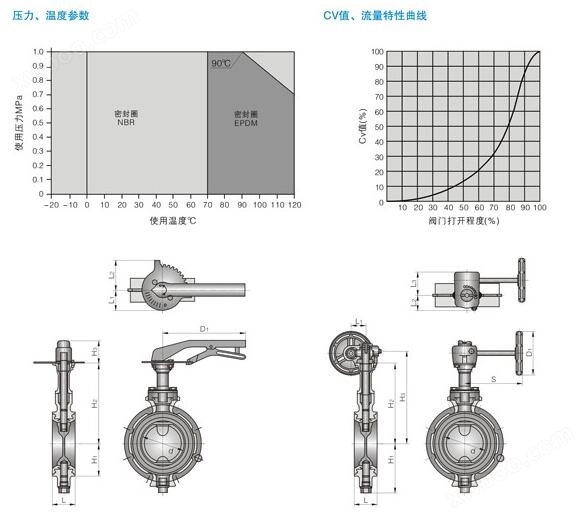

铝合金蝶阀外形连接尺寸及重量

规格		尺寸 (mm)								重量 (kg)
mm	inch	d	L	H1	H2	H3	L1	L2	D1	重量 (kg)
40	11/2"	42	33	70	145	51	47	68	250	1.4
50	2"	52	43	82	145	51	47	68	250	1.7
65	21/2"	67	46	90	157	51	47	68	250	2.1
80	3"	80	46	99	165	51	47	68	250	2.3
100	4"	102	52	112	183	51	47	68	250	2.8
125	5"	126	56	132	196	60	63	86	330	4.8
150	6"	150	56	146	214	60	63	86	330	6.0

铝合金蝶阀外形连接尺寸及重量

规格		尺寸 (mm)										重量 (kg)
mm		d	L	H1	H2	H3	L1	L2	L3	S	D1	重量 (kg)
40	11/2"	42	33	70	145	168	35	35	56	132	100	2.0
50	2"	52	43	82	145	168	35	35	56	132	100	2.3
65	21/2"	67	46	90	157	180	35	35	56	132	100	2.7
80	3"	80	46	99	165	188	35	35	56	132	100	2.9
100	4"	102	52	112	183	206	41	39	68	132	100	3.4
125	5"	126	56	132	196	220	58	48	89	149	140	5.8
150	6"	150	56	146	214	238	58	48	89	149	140	7.4
200	8"	199	60	188	241	272	58	48	89	149	140	9.6
250	10"	248	68	220	320	367	67	61	97	200	200	21.5
300	12"	297	78	255	355	402	67	63	97	200	200	31.0
