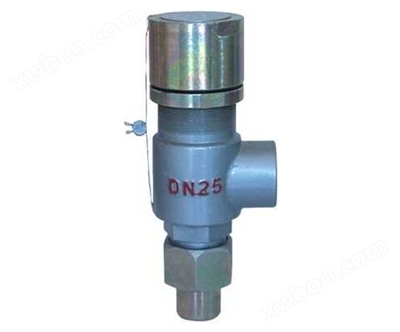

A21H弹簧微启式外螺纹安全阀

简要描述：一、A21H弹簧微启式外螺纹安全阀产品概述 A21H-C型弹簧微启式外螺纹安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上，作为超压保护装置

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、A21H弹簧微启式外螺纹安全阀产品概述

A21H-C型弹簧微启式外螺纹安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上，作为超压保护装置。当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备和管道的安全运行。

二、A21H弹簧微启式外螺纹安全阀主要零部件材料表

序号	零件名称	零件材料
1	管接头	20
2	管接头螺母	35
3	阀座	35
4	阀体	2Cr13
5	阀瓣	2Cr13
6	弹簧座	2Cr13
7	弹簧	50CrVA
8	锁紧螺母	Q235-A
9	弹簧导向垫	2Cr13
10	调节螺母	Q235-A
密封面材料		堆焊D507

三、A21H弹簧微启式外螺纹安全阀主要连接尺寸表

公称压力 PN(Mpa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(Mpa)	公称通径 DN(mm)	do	d	Do	M	d1	D1	L	L1	≈H
1.6-4.0	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	15	20	25	M33×1.5	G3/4"	35	40	87	68
	25	19	25	31	M39×1.5	G1"	40	50	100	105
6.4-10.0	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
16.0	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285

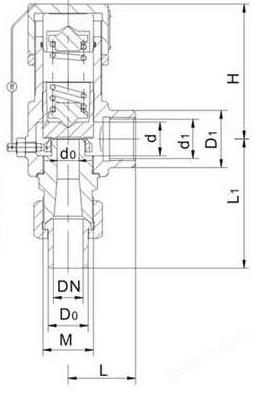

四、A21H弹簧微启式外螺纹安全阀主要结构图

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
