详细介绍

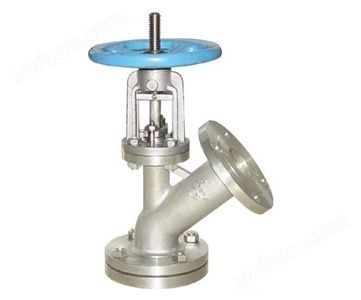

一、HG5-89-1上展式放料阀产品概述：

HG5-89-1上展式放料阀主要用于反映器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如：手动、气动(弹簧复位式、双作用式、带手轮和不带手轮)、电动、液动、齿轮等。

二、HG5-89-1上展式放料阀主要性能与用途：

本公司生产的上展式放料阀操作方便，开启自由，运动灵活可靠，阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。该阀主要由1.阀体、2.阀瓣、3.密封圈、4.阀杆、5.支架、6.阀压盖、7.手轮、8.法兰、9.螺母、10.定位螺钉等零件组成。

阀门手轮顺转：阀门关闭，阀杆向上移动，此阀为上展式；阀门手轮顺转：阀门关闭，阀杆向下转动，此阀为下展式。

三、HG5-89-1上展式放料阀主要性能参数表：

工作压力：1.6Mpa

工作介质：水、油液体、酸碱等。

工作温度：碳钢≤175℃；不锈钢≤320℃

四、HG5-89-1上展式放料阀主要零部件材料表：

零件名称	ZG1Cr18Ni9Ti 系列	ZG00Cr18Ni10 系列	ZG1Cr18Ni12MO₂Ti 系列	ZG00Cr17Ni14MO₂ 系列	WCB 系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO₂Ti	ZG00Cr17Ni14MO₂	WCB
阀杆	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO₂Ti	ZG00Cr17Ni14MO₂	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO₂Ti	ZG00Cr17Ni14MO₂	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

五、HG5-89-1上展式放料阀主要连接尺寸表：

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	80	115	85	-	-
32	135	100	135	100	-	-
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/
