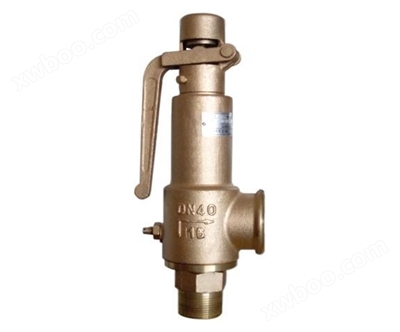

A27W-16T带扳手弹簧微启式安全阀

简要描述：一、A27W-16T带扳手弹簧微启式安全阀产品概述 A27W-16T型带扳手弹簧微启式螺纹安全阀是一种适用于工作温度≤200℃的水、空气、蒸气、油品等介质的设备或管路上，作为超压保护装置

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、A27W-16T带扳手弹簧微启式安全阀产品概述

A27W-16T型带扳手弹簧微启式螺纹安全阀是一种适用于工作温度≤200℃的水、空气、蒸气、油品等介质的设备或管路上，作为超压保护装置。当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备和管道的安全运行。

该类型安全阀采用弹簧直接载荷式，螺纹连接，阀盖敞开式结构，带提升扳手。

二、A27W-16T带手柄弹簧全启式安全阀主要零部件材料

序号	零件名称		零件材料
1	阀体		黄铜
2	阀座		黄铜
3	调节圈		黄铜
4	阀瓣		黄铜
5	弹簧		50CrVa
6	阀杆		黄铜
7	调整螺杆		黄铜
8	保护罩		黄铜
密封面材料		堆焊Co基硬质合金

三、A27W-16T带手柄弹簧全启式安全阀主要连接尺寸表

公称压力 PN(Mpa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(Mpa)	公称通径 DN(mm)	ZG	do	S	H=	L1	L	G	重量(Kg)
1.6	15	1/2”	16	30	176	54	35	1/2”	1
	20	3/4”	20	34	189	59	37	3/4”	1.2
	25	1”	25	40	221	70	42	1”	1.7
	32	11/4”	31	48	247	83	45	11/4”	2.1
	40	11/2”	37	56	269	89	55	11/2”	3
	50	2”	48	66	305	104	67	2”	4.7
	65	21/2”	62	86	362	116	76	21/2”	9
	80	3”	73	98	383	125	84	3”	11.5

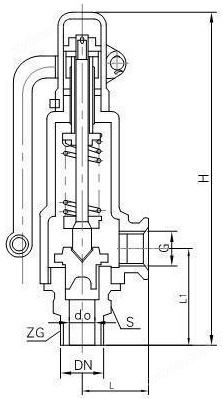

四、A27W-16T带手柄弹簧全启式安全阀主要结构图

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
