简要描述：BZ644TC摆动式陶瓷陶瓷出料阀出料阀用途： 1.该系列阀门替代圆顶阀、翻转阀、吊中阀、双闸板阀门用作仓泵的进料阀，也可用于矿山、化工等各类有磨损的干灰、水渣等介质的管道上作启闭之用
产品型号
压力
口径
材质
产品分类
相关新闻

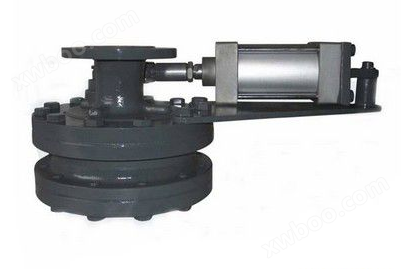

BZ644TC摆动式陶瓷陶瓷出料阀出料阀用途：
1. 该系列阀门替代圆顶阀、翻转阀、吊中阀、双闸板阀门用作仓泵的进料阀，也可用于矿山、化工等各类有磨损的干灰、水渣等介质的管道上作启闭之用。 公称压力1.0MPa，适应温度≤200℃，气源压力0.6-0.8MPa。
2.本阀门关闭后任何方向全部密封。阀体中间体采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。
3.本阀门料口全流通无阻挡物，有吹堵装置，耐磨性能，密封性能好，启动复合小，卡灰及结灰现象少。采用高档增韧结构陶瓷密封，机械强度高耐磨性能 好 使用寿命长。结构紧凑可任意角度安装。
|
序号
|
名称
|
材料
|
序号
|
名称
|
材料
|
|
1
|
中阀体
|
WCB
|
6
|
阀瓣支架
|
WCB
|
|
2
|
阀体
|
WCB
|
7
|
摆杆
|
WCB
|
|
3
|
阀板
|
45#+陶瓷
|
8
|
气动装置
|
|
|
4
|
阀座
|
陶瓷
|
9
|
双头螺柱
|
35CrMoVA
|
|
5
|
轴
|
45#
|
10
|
螺母
|
25
|
应用规范：
|
设计与制造
|
GB/T12225
|
||
|
链接端尺寸
|
结构长度
|
厂商标准
|
|
|
法兰尺寸
|
JB/T79.1
|
||
|
检验与试验
|
GB/T9092
|
||
|
材料
|
碳钢
|
GB/T12229
|
|
|
不锈钢
|
GB/T122230
|
||
|
标志
|
GB/T12220
|
||
|
供货
|
GB/T12252
|
||
四、主要外形和连接尺寸：
|
DN
|
PN(KG)
|
L
|
D
|
D1
|
C
|
n-φd
|
|
|
50
|
10
|
210
|
160
|
125
|
16
|
4-φ18
|
|
|
65
|
210
|
180
|
145
|
18
|
4-φ18
|
||
|
80
|
250
|
195
|
160
|
20
|
8-φ18
|
||
| 100 | 250 | 215 | 180 | 20 | 8-φ18 | ||
| 125 | 265 | 245 | 210 | 22 | 8-φ18 | ||
| 150 | 285 | 280 | 240 | 24 | 8-φ23 | ||
| 200 | 310 | 340 | 295 | 26 | 8-φ23 | ||
| 250 | 350 | 405 | 350 | 30 | 12-φ23 | ||
| 300 | 350 | 460 | 400 | 30 | 12-φ23 |
