详细介绍

一、O型球阀的概念:

O型固定式球阀采用固定球设计，相对运动部位均采用摩擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。

特点

1、金属硬密封O型固定式球阀采用双向金属可动密封结构，具有自动补偿功能，密封性能优越。

2、 O型固定式球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。

3、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。

4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静点打火点燃易燃介质。确保系统安全。

5、耐火结构双重保护，但万一发生火灾而使密封圈烧损时，球阀的各个部位均能形成金属对金属的硬密封结构。

6、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。

二、ZJHR气动O型切断阀的概念：

ZJHR型精小型气动O型切断球阀是由DA系列和SR系列执行机构与精小型O型切断球阀阀体组件组成。ZJHR型精小型气动O型切断球阀具有结构紧凑、体积小、重量轻、装拆维护方便；流路畅通、流阻小；密封性能好、泄漏低；可调比在等优点。适用于控制高粘度、带有纤维性和含颗粒的介质。广泛应用天电力、石油、化工、造纸、轻工等行业。

三、ZJHR气动O型切断阀调节机构主要技术参数：

四、ZJHR气动O型切断阀气动活塞机构技术参数：

五、ZJHR气动O型切断阀性能指标：

六、ZJHR气动O型切断阀外形尺寸（法兰连接）：

公称通径	L	D	D1	D2	b	H	z—d
15	130	95	65	45	14	220	4—Φ14
20	130	105	75	55	14	223	4—Φ14
25	140	115	85	65	14	230	4—Φ14
32	165	135	100	78	16	268	4—Φ18
40	165	145	110	85	16	295	4—Φ18
50	203	160	125	100	16	318	4—Φ18
65	222	180	145	120	18	325	8—Φ18
80	241	195	160	135	20	425	8—Φ18
100	305	215	180	155	20	498	8—Φ18
125	356	245	210	185	22	580	8—Φ18
150	394	280	240	210	24	630	8—Φ23
200	457	335	295	265	26	65	12—Φ23
250	533	405	355	320	30	—	12—Φ25
300	610	460	410	375	30	—	12—Φ25

七、ZJHR气动O型切断阀外形尺寸（螺纹连接）：

公称通径	G	L	H	A	d
8	1/4″	65	214	182.5	11
10	3/8″	65	214	182.5	11
15	1/2″	75	214	182.5	11
20	3/4″	80	217	182.5	24
25	1″	90	230	182.5	21
32	1 1/4″	110	233	217	25
40	1 1/2″	120	247	217	32
50	2″	140	254	217	38

八、ZJHR气动O型切断阀主要零件材质：

零件名称	材质
阀体	WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
球体	1Cr18Ni9、0Cr18Ni12Mo2Ti
阀杆	2Cr13
衬套	1Cr18Ni12Mo2Ti
垫片	F4、石墨
阀座	聚四氟乙烯、填充聚四氟乙烯、不锈钢或不锈钢+ST

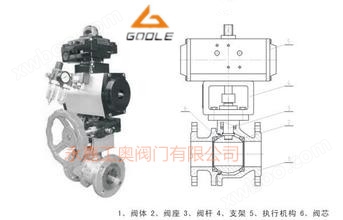

九ZJHR气动O型切断阀结构图：

十、ZJHR气动O型切断阀1.6Mpa外形连接尺寸：

公称压力MPa	公称通径DN	L	D1(Φ)	D2(Φ)	D3(Φ)	b	H	z-d	执行器型号
1.6	15	130	95	65	45	14	220	4-Φ14	GT65(B)
	20	140	105	75	55	14	223	4-Φ14
	25	150	115	85	65	14	230	4-Φ14
	32	165	135	100	78	16	268	4-Φ18
	40	180	145	110	85	16	295	4-Φ18	GT 80(B) GT 100(B)
	50	200	160	125	100	16	318	4-Φ18
	65	220	180	145	120	18	325	4-Φ18
	80	250	195	160	135	20	425	8-Φ18	GT 120(B)
	100	280	215	180	155	20	498	8-Φ18	GT 120(B)
	125	320	245	210	185	22	580	8-Φ18	GT 140(B) GT 190(B)
	150	360	280	240	210	24	630	8-Φ23	GT 140(B) GT 190(B)
	200	400	335	295	265	26	650	12-Φ23	GT 220(B) GT 300(B)
	250	533	405	355	320	30	-	12-Φ25	GT 220(B) GT 300(B)
	300	610	460	410	375	30	-	12-Φ25	GT 300(B) GT 350(B)
	350	686	520	471	435	34	-	16-Φ25
	400	762	580	525	485	36	-	16-Φ30
	450	864	640	585	545	40	-

十一、ZJHR气动O型切断阀6.4Mpa外形连接尺寸：

公称压力MPa	公称通径DN	L	D1(Φ)	D2(Φ)	D3(Φ)	D4(Φ)	b	f	H	z-d	执行器型号
6.4	15	165	105	75	55	40	18	4	249	4-Φ14	AT 65(B)
	20	190	125	90	68	51	20	4	252	4-Φ18
	25	216	135	100	78	58	22	4	265	4-Φ18
	32	229	150	110	82	66	24	4	265	4-Φ23
	40	241	165	125	95	76	24	4	295	4-Φ23	AT 100(B)
	50	292	175	135	105	88	26	4	322	4-Φ23	AT 100(B)
	65	330	200	160	130	110	28	4	392	8-Φ23	AT 140(B) AT 190(B)
	80	356	210	170	140	121	30	4	498	8-Φ23
	100	406	250	200	168	150	32	4.5	513	8-Φ25
	125	455	295	240	202	176	36	4.5		8-Φ30	AT 300(B) AT 350(B)
	150	495	340	280	240	204	38	4.5		8-Φ34
	200	597	405	345	300	260	44	4.5		12-Φ34
	250	673	470	400	352	313	48	4.5		12-Φ41
	300	762	530	460	412	364	54	4.5		16-Φ41
	350	825	595	525	475	422	60	5		16-Φ41
	400	902	670	585	525	474	66	5		16-Φ48
