API管线球阀

简要描述：一、API管线球阀的概述管线球阀的设计理念最根本的是安全和可靠性

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、API管线球阀的概述

管线球阀的设计理念最根本的是安全和可靠性。无论是长输管线或者是城市管网都是能源的供给线，是一条国家经济命脉线。全球性的地下输油、输气管线和管网，就象地上输配电网一样，是城市工业和民用赖以生存的基础，没有这条能源供给线，现代化城市功能立即停止。

API管线球阀适用于Class150~Class1500，工作温度-28~300℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。API管线球阀的适用介质为：石油、净化天然气、酸性天然气、煤气、水及煤浆等等介质。API管线球阀的驱动装置操作方式有：手动、蜗轮传动、气动、电动、气液联动等。

二、API管线球阀的特点

API管线球阀系列不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。合金钢阀门不仅防腐蚀，抗硫化，能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炼制，天然气开采与输送系统理想的用阀选择。

1、阀座密封副既可采用硬质合金来保证阀门耐磨、耐高温、耐腐蚀、抗擦伤长寿命，也可采用聚四氟乙烯(PTFE)材质来保证阀门的零泄漏。

2、结构简单，体积小、重量轻，便于安装和维护。

3、90度旋转启闭迅速，动作轻便灵活。球体、阀体通径与连接管直径相等并成一直线，流体的流动阻力小节约能源，同时也便于管路清扫。

4、阀门采用下装式阀杆，这种结构能有效防止阀杆由于介质压力的升高而窜出。

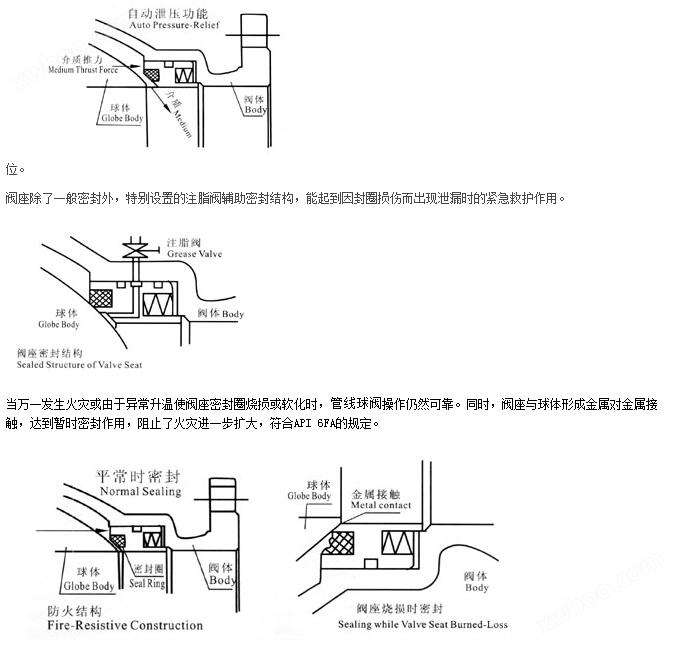

5、阀门设置防静电结构，将非金属阀座与球体摩擦所产生的静电消除，以防止静电火花产生。本阀门采用双重密封，当火灾发生时，非金属阀座烧损后，介质将球体压紧在阀体上的金属密封副上阻止介质大量泄漏。

6、可采用各种配管法兰标准及法兰密封副型式，满足各种工程需要。

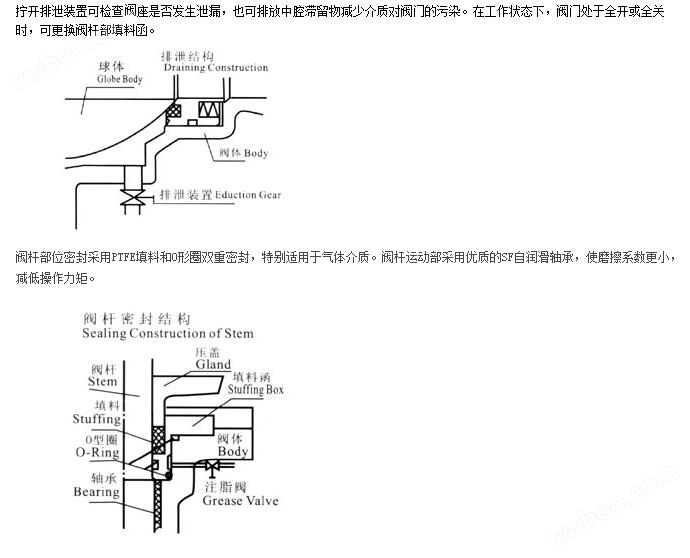

三、API管线球阀的主要功能

四、API管线球阀的结构图

五、API管线球阀的技术参数

设计标准

设计与制造：API 6D、API 608 或 ANSI B 16.34

结构长度：ANSI 6D、ANSI B 16.10

法兰标准：ANSI B 16.5a

压力检验：API 6D、API 598

性能规范

零件材料

序号 No.	零件名称 Accessory name	材质Material
GB	ASTM
1	阀体 Body	WCB、A105	A182 F316
2	弹簧 Spring	60Si2Mn	316
3	密封圈 Sealing Ring		增强聚四氟乙烯RPTFE
4	垫片 Gasket	柔性石墨+不锈钢 Graphite+stainless steel	柔性石墨+316 Graphite+316
5	排污螺塞上Blowoff screw	25	316
6	"O"型密封圈 "O"Ring	橡胶 Rubber	橡胶 Rubber
7	底盖 Bottom cover	A105	316
8	螺钉 Screw nial	35	316
9	阀杆 Stem	2Cr13+镀镍磷 2Cr13+nickle coated phosphorus	316
10	滑动轴承 Sliding bearing	不锈钢+PTFE PTFE& stainless steel	316+PTFE
11	球体 Ball	A105+镀镍磷	A182 F316
12	阀座 Seat	A105+镀镍磷	316
13	螺柱 Stud	35CrMoA	316
14	螺母 Nut	35	316
15	压套 Cover	A105	316
16	填料 Stuffing	PTFE	PTFE
17	填料压盖 Gland	WCB	A216-WCB
18	键 Key	45	316
