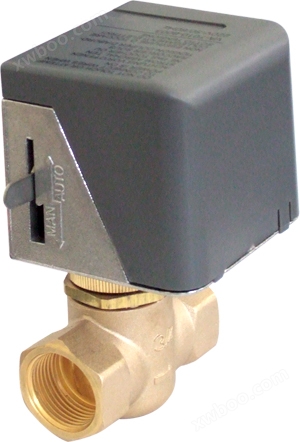

CKD1分体式电动阀

简要描述：CKD1系列开关式电动阀由VA7010系列阀门驱动器和CKD系列铜阀门组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

CKD1分体式电动阀的简介：

CKD1系列开关式电动阀由VA7010系列阀门驱动器和CKD系列铜阀门组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步马达驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。CKD1系列电动阀的驱动器与阀门采用螺纹联接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。

CKD1材质说明：

●阀体材料：锻造黄铜

●阀杆材料：不锈钢（AISI302）

●密封材料：丁腈橡胶（NBR）

●驱动器底盘：压铸铝合金

●驱动器盖：阻燃ABS工程塑料

●工作介质：水

●介质温度：＜94℃

VA7010驱动器主要技术参数：

型号	额定电压	功率	驱动方式	与DF/F-02B阀配合动作时间	净重
VA7010-220	AC220V±10%	7W	单向电机驱动阀门弹簧复位	全开时间：通电后约10秒关闭时间：断电后约5秒	0.3kg
VA7010-110	AC110V±10%
VA7010-24	AC24V±10%

CKD铜阀门主要技术参数：

型号	阀门形式	联接螺纹	流量系数	关闭压差	工作介质	流体温度	环境温度	承压	储存温度
CKD1-215	常闭二通	G1/2	1.5Kv	0.25MPa	冷冻/热水	2～94℃	0～65℃最大相对湿度为不凝露	2.5MPa	-20～+65℃最大相对湿度为不凝露
CKD1-315	分流三通	G1/2	1.5Kv	0.25MPa
CKD1-220	常闭二通	G3/4	2.5Kv	0.10MPa
CKD1-320	分流三通	G3/4	2.5Kv	0.10MPa
CKD1-225	常闭二通	G1	4.8Kv	0.06MPa
CKD1-325	分流三通	G1	4.8Kv	0.06MPa
