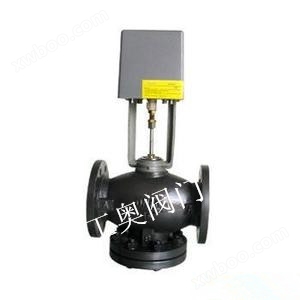

VB7000电动二通阀

简要描述：VB7000电动二通阀的结构包括阀体、阀盖、阀瓣、阀杆、轴封、密封件

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

工奥阀门有限公司，作为工业阀门供应商与工程项目服务商，为您提供优质完善的流体控制解决方案，为您建立一套新型的高效、节能、环保的智能系统，让您的能源得到最大程度的发挥和利用。

一、VB7000电动二通阀的简述：

二、特点：

1、执行器选用铸铝支架及塑料外壳，体积小、重量轻。

2、选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能。

3、适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）。

4、具有0～10V或4～20mA反馈信号（选配）。

5、传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命。

6、功耗低、输出力大、噪音小。

7、阀体有铸铜、铸铁、球墨铸铁多种材质可供选择，以适合不同工作介质及温度的要求。

8、阀体有螺纹连接和法兰连接两种，安装方便。

9、阀体结构形式有：两通阀（单座）、两通平衡阀（平衡式）。

三、VB7000电动二通阀的结构图：

四、VB7000电动二通阀的材质及技术参数：

品名		流量调节平衡阀
公称压力		1.6Kgf/cm/1.6mpa
适用介质		空气、热风、热流体
材质	阀体	铸钢铸铁
	阀盖	铸钢铸铁
	阀瓣	青铜
	阀杆	不锈钢
	轴封	青铜
	流通速特性	等百分比
	阀杆密封	丁睛橡胶 O型密封圈
	流体最大温度	VB-7000常规阀 -10~+95℃ \| VB-7000∨高温阀（蒸汽阀） -10~+180℃

五、VB7000电动二通阀的具体尺寸：

型号		规格 DN（mm）	主要尺寸（mm）							行程 (mm)	执行程 △Pmax	关闭压差
二通	三通	规格 DN（mm）	L	H	H1	D	K	C	n-d	行程 (mm)	(KPa)
VB7200-50	VB7300-50	50	23	450	145	165	125	20	4-18	45	500	500
VB7200-65	VB7300-65	65	290	468	150	185	145	20	4-18	45	400	400
VB7200-80	VB7300-80	80	310	475	185	200	160	20	8-18	45	300	300
VB7200-100	VB7300-100	100	350	475	205	220	180	22	8-18	45	300	300
VB7200-125	VB7300-125	125	400	504	230	250	210	22	8-18	45	200	200
VB7200-150	VB7300-150	150	410	532	280	285	240	24	8-22	45	100	100
VB7200-200	VB7300-200	200	520	550	280	340	295	30	12-22	45	100	100

六、VB7000电动二通阀的安装：

1.按阀体显示的流动方向安装

2.安装阀前应保证管道清洁、没有焊接时留下的氧化物。

3.管道与阀体相连接时必须完全吻合。并不受振动。

4.用高温流体（如蒸汽、过热的水、透热液体）作业的工厂，安装时应使用伸缩接头，以避免管道膨胀挤压阀体。

5.驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。

6.需留出足够的空间以便日常维护时，从阀体上拆卸驱动器。

7.此阀不能安装在易爆及环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力喷射或滴漏处。
