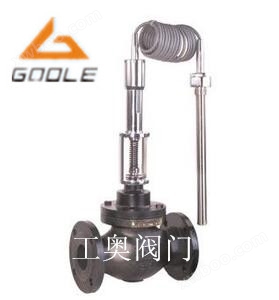

V230W自力式温控阀

简要描述：V230W自力式温控阀无需电源气源，安装简单采用平衡阀芯设计，调节设定简易

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

工奥阀门有限公司，作为工业阀门供应商与工程项目服务商，为您提供优质完善的流体控制解决方案，为您建立一套新型的高效、节能、环保的智能系统，让您的能源得到最大程度的发挥和利用。

V230W自力式温控阀不需外界能源而进行温度自动调节，主要适用于蒸汽、热水、热油等为介质的各种换热工况。广泛应用于供暖、空调、生活热水中的温度自动调节，以及特殊工况的温度自动调节，如化工、纺织、制药等生产工程。

一、V230W自力式温控阀的工作原理：

V230W自力式温控阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。

二、V230W自力式温控阀的主要零件参数：

阀体：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti

阀座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

波纹管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

平衡波纹管：1Cr18Ni9Ti

温包：H62、1Cr18Ni9Ti

毛细管：H62、1Cr18Ni9Ti

接头：35、1Cr18Ni9Ti

备注:KVS表示是介质为水;温度为20℃、压差1bar时阀门的最大流量（m3/h）

三、V230W自力式温控阀的主要技术参数：

公称通径D（mm）		15	20	25	32	40	50	65	80	100	125	150	200
公称压力PN（MPa）		1.6、4.0
额定流量系数Kv	单座	5	7	11	20	30	48	75	120	190	300	480	760
	双座			12	22	33	53	83	132	209	330	528	836
	套筒			11	20	30	48	75	120	190	300	480	760
额定行程L（mm）		6			8	10	14		20				35
允许最大压差（MPa）		1.6								1.5		0.5
温度调节范围（℃）		0～70、50～120、100～170、150～220、200～270
调节精度（%）		±5
允许超载值（℃）		分别为上述温度调节范围上限加50
使用环境温度（℃）		-40～+80
安装接头		G1"
毛细管长度（m）		3、5、8
允许泄漏量	硬密封 (1/h)	双座、套筒：5×10-3×阀额定容量（Ⅱ级）、单座：10-4×阀额定容量（Ⅳ级)
允许泄漏量	软密封(m1/min)	0.15	0.15	0.15	0.30	0.30	0.45	0.60	0.90	1.70	4.0	4.0	6.75

四、订货须知：

1、订货时，请详细提供使用工况，公称通径、公称压力、工作压力、热媒介质压力及温度、被

控介质及温度要求。

2、一般导管长度为3.5-4.5m，如有特殊要求，请注明。

3、如需要其它特殊用途的温度调节阀，请与本公司直接联系。

五、安装调试：

安装步聚

(1)阀体应水平安装在一次热媒的入口处，阀杆朝上，确保执行器可垂直于水平面安装。

(2)阀体前应安装过滤器，且直接与阀体对接，选用高目数过滤器。

(3)阀前后安装手动截止阀。

(4)阀侧面应安装旁通，并安装手动截止阀。

(5)若阀前蒸汽压力过高，应安装减压阀，将蒸汽调至设计或最佳工作范围内

安装要求

(执行器安装)：

1、将阀杆向上拉起。

2、将执行器安装于阀体上。

3、先用内六方或其它合适的工具预固定执行器底部于阀体连接环槽上。

4、旋转执行器手动旋钮(SQX、SKD系列)或手动摇柄(SKB、SKC系列)将执行器连接凹槽对正(注意：SKB、SKC系列要先将执行器下部连接内螺纹活节拆下，并将连接活节套于阀杆上。)

(传感器安装)

(1)在换热器出口处附近开孔，焊丝座。丝座要求：G1/2``管螺纹，内丝。

(2)丝座建议加工尺寸接管径匹配：

(3)将传感器底部螺纹缠绕四氟胶带，沿顺时针方向固定于丝座上。

注意：密封需严密，防止漏水。
