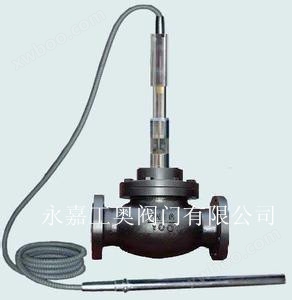

ZZWP自力式温控阀

简要描述：自力式温控阀根据被控介质温度的变化自动调节阀开度，无需外界能源而进行温度自动调节

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

ZZWP自力式温控阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。

ZZWP自力式温控阀适用于蒸汽、热水、热油等为介质的各种换热场合。广泛应用于采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行业。

ZZWP自力式温控阀的特点：

体积小、重量轻、安装简易，准确可靠寿命长。

·调解设定简易，免维修式工作，无需昂贵的调试费用。

·无源工作。(无电源、气源正常工作)

·阀体内部采用波纹管平衡元件，克服高压差关闭，开启。

·阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能性。

·温度感应时间：初次动作120秒，以后30秒；控制精度：±2℃。

ZZWP自力式温控阀的技术参数：

行程：DN40～DN100：20mm

DN100～DN150：40mm

泄漏量：0～0.05Kvs

温度设定范围：+35～+110℃

介质温度：+1～180℃

阀瓣特性：快开式比例调节

材质：

阀体：铸铁，

阀杆、阀辩、阀杆：不锈钢

执行器、感温包：不锈钢，导管：紫铜管，

平衡元件：316L不锈钢

阀杆杆密封：组合特种专用密封

ZZWP自力式温控阀的选型表：

ZZWP-15Q	DN15/流量3.2(m³/h)/PN16
ZZWP-20Q	DN20/流量5(m³/h)/PN16
ZZWP-25Q	DN25/流量8(m³/h)/PN16
ZZWP-32Q	DN32/流量16(m³/h)/PN16
ZZWP-40Q	DN40/流量25(m³/h)/PN16
ZZWP-50Q	DN50/流量36(m³/h)/PN16
ZZWP-65Q	DN65/流量60(m³/h)/PN16
ZZWP-80Q	DN80/流量95(m³/h)/PN16
ZZWP-100Q	DN100/流量120(m³/h)/PN16
ZZWP-125Q	DN125/流量200(m³/h)/PN16
ZZWP-150Q	DN150/流量300(m³/h)/PN16
ZZWP-200Q	DN200/流量450(m³/h)/PN16
ZZWP-250Q	DN250/流量620(m³/h)/PN16

公称通径(mm)	15	20	25	32	40	50	65	80	100	120	150	200	250
流通能力C值	3.2	5	8	12.5	20	32	50	80	120	180	260	350	450
公称压力(Mpa)	PN16(1.6Mpa，阀体材质为铸铁) PN25(2.5Mpa，阀体材质为铸钢)
温度设定范围℃	25℃～110℃
导管长度m	导管标准长度3.5m；特殊定做5m 10m 15m
最大工作温度	铸铁			180℃
最大工作温度	铸钢			350℃

导线长度：标准3.5米。可根据现场要求加长

特殊场合提供PN25铸钢材质阀体，介质温度：+1-350℃

(注：直供水系统不建议使用)

ZZWP自力式温控阀的技术性能：

1、利用液体受热膨胀及液体不可压缩的原理实现自动调节。

2、传感器内液体膨胀为均匀膨胀。

3、控制作用为比例调节。

4、无源工作(无电源、气源正常工作)。

5、阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能。

6、免费修式工作。

7、准确可靠寿命长。

8、体积小、重量轻、安装简易

9、调节设定简单方便。

订购须知：

订货时请注明型号、材质、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
