BQ71对夹保温球阀

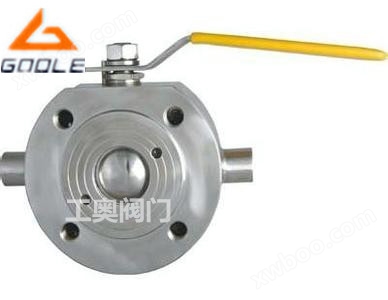

简要描述：保温球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。

基础信息

产品型号

BQ71

压力

口径

DN150-DN250

材质

碳钢、不锈钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、BQ71对夹保温球阀的简介

保温球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。

保温球阀根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹保温球阀等几种结构形式，广泛适用于化工、石油、制药、冶金等行业的系统管路中以输送常温下会凝固的重油、胶类等高粘度介质。

二、BQ71对夹保温球阀的特点

保温夹套球阀采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。

保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。

三、BQ71对夹保温球阀的技术参数

设计标准

设计制造标准：GB/T12237、ASME B 16.34

结构长度标准：GB/T 12221-2005、ASME B 16.10

连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008、JB/T9092、API 598

公称压力或压力级		产品型号
PN1.0MPa		BQ71F-10C	BQ71F-10P	BQ71F-10P8	BQ71F-10P3	BQ71F-10R	BQ71F-10R8	BQ71F-10R3
PN1.6MPa		BQ71F-16C	BQ71F-16P	BQ71F-16P8	BQ71F-16P3	BQ71F-16R	BQ71F-16R8	BQ71F-16R3
PN2.5MPa		BQ71F-25	BQ71F-25P	BQ71F-25P8	BQ71F-25P3	BQ71F-25R	BQ71F-16R8	BQ71F-25R3
CLASS150		BQ71F-150(LB)C	BQ71F-150(LB)P	BQ71F-150(LB)P8	BQ71F-150(LB)P3	BQ71F-150(LB)R	BQ71F-150(LB)R8	BQ71F-150(LB)R3
10K		BQ71F-10(K)C	BQ71F-10(K)P	BQ71F-10(K)P8	BQ71F-10(K)P3	BQ71F-10(K)R	BQ71F-10(K)R8	BQ71F-10(K)R3
主要零件材料	阀体	WCB	ZGlCr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF8M(316L)
	球体、阀杆	2Crl3	lCr18Ni9Ti	0Cr18Ni9(304)	0Cr18Ni9(304L)	1Cr18Ni2Mo2(316)	0Cr17Ni2Mo2(316)	0Cr17Ni2Mo2(316L)
	密封圈	聚四氟乙烯　　　对位聚苯
	填料、垫圈	V型聚四氟乙烯　　柔性石墨环　　聚四氟乙烯片　　柔性石墨复合垫
适用工况	适用介质	重油、胶类等	硝酸腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	尿素等腐蚀性介质
适用工况	适用温度	-28-300℃
配管法兰		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

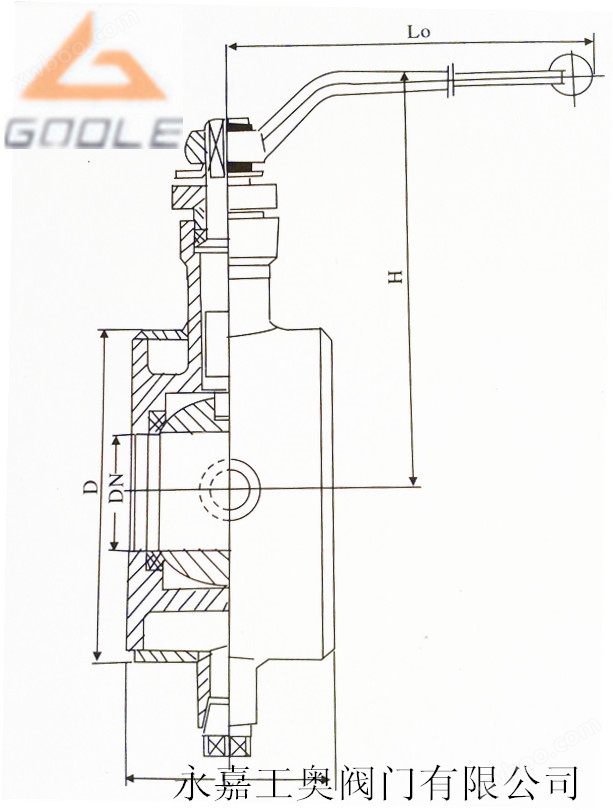

四、BQ71对夹保温球阀的结构图及安装尺寸
