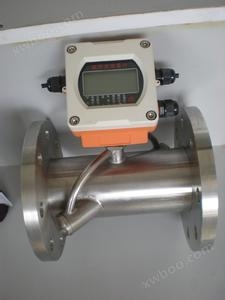

管道式超声波流量计

简要描述：ST-CSA-4000普遍适用于化工、石化、油品生产、精炼、水及污水处理行业的所有应用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

工奥阀门有限公司，作为工业阀门供应商与工程项目服务商，为您提供优质完善的流体控制解决方案，为您建立一套新型的高效、节能、环保的智能系统，让您的能源得到最大程度的发挥和利用。

JT-CSB-G管道式超声波流量计是以速度差法为原理来工作的，测量圆管内液体流量，本系列仪表采用了数字输出、数字分析、数字发射、数字接收等高级的微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。JT-CSB-G普遍适用于化工厂、石油机械、炼油、精炼、水及污水处理行业的所有应用。

产品特点：

JT-CSB-G管道式超声波流量计结构紧凑、坚固,精度高

有4～20mA或0～20m输出,可带RS-232通讯或RS-485通讯

OTC输出正、负、净累积流量脉冲信号或瞬时流量频率信号
有声音报警提示功能,自动记忆前65日，前65个月，前5年的累积流量
可输入5路模拟电流信号
全中文液晶显示瞬时流量及正、负、净累积流量、流速、时间、模拟输入等数据
继电器可输出近22种源信号

产品介绍：

JT-CSB-G管道式超声波流量计采用超声波时差原理来计量圆管内液体的流量。富士达公司生厂的超声波水表采用工业级电子元器件，依靠电池供电，无机械转动，无磨损，无压力损失，是一种全电子的工业用水表。超声波水表具有精度高、可靠性好、价格低、使用寿命长等优点。可完全替代其它类型的水表。

【管道式超声波流量计简要说明】
极低的始动流量，最低可测流速达0.014m/s
超低功耗设计，功耗小于0.000555W
电池供电可连续工作6～10年
采用超声波传感器，无机械转动部分，10年免维护设计
双向流量均可测量
测量管段模具铸造，保证无泄漏
测量精度±0.99%、±1.9%、±3.1%可选

【JT-CSB-G管道式超声波流量计技术参数】
测量原理：超声波时差原理，采用低电压多脉冲发射电路，双平衡抑制噪声接收电路。
测量介质：水及其它液体，悬浮物含量<10g/l，粒径<1㎜，液体充满管道。
管径范围：DN15-1000mm全系列不同管径用户可选
管段长度：按普通水表规格尺寸设计
测量周期：默认3秒，1～31秒用户可选。
适用温度：环境温度-40℃～80℃（LCD显示器-25℃～60℃）
精确度：±1%、±2%、±3%可选
重复性精度：优于±0.5%
传感器：高温耐磨陶瓷传感器，适用介质流体温度-40℃～160℃
防护等级：IP68，压铸铝仪表壳，水下2米正常工作
接口输出：RS232、RS485标准配置
           4-20mA、M-BUS、GPRS、CDMA、GSM短消息可选配。
供电方式：单节3.6V锂电池可工作6年，选配电池可工作十年以上，电压2.6V时工作正常工作
          有源4-20mA供电（两线制），无需电池即可正常工作
          RS232输出时主机切电工作，无需电池即可正常工作
          RS485输出时需要外加5V电源，无需电池即可正常工作

特点：

►适用液体介质：水，酸碱液,油类等单一均匀稳定的流体，浊度小于10000ppm，粒径小于1mm

►适用介质温度：温度:0℃～160℃

►功能：正反向双向计量，可计量正、负、净累积流量；压力：≤1.6MPa

►环境温/湿度：主机-30℃～+80℃;传感器-40℃～+160℃，传感器可浸水工作，水深小于3m

►适用管径：DN10mm～DN1000mm

►直管段要求：上游>10D，下游>5D 距泵出口>30D(D:管径) 流速范围： 0～±30m/s

►精度等级：优于0.999% 重复性：优于0.52%
