V锥流量计

简要描述：V形锥流量测量节流装置（简称V锥）是一种全新的差压式流量计量装置，它以独特的边壁逐渐收缩节流方式，一改传统节流装置的几乎所有缺点，是差压式流量计革命性成果

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

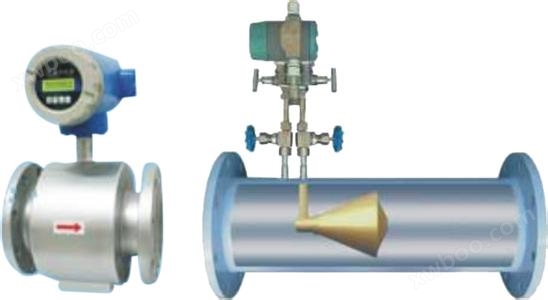

V形锥流量计

一.概述

V 形锥流量测量节流装置（简称V锥）是一种全新的差压式流量计量装置，它以独特的边壁逐渐收缩节流方式，一改传统节流装置的几乎所有缺点，是差压式流量计革命性成果。其原理与其它差压式流量计一样，是经典的密闭管道中能量守恒原理和流动连续性原理，并具有自整流、自清洗、自保护性能；直管段要求极短，无积污、堵塞，可保持长期测量稳定；锥体后端高频低幅的小噪声使测量下限相对很低，从而使量程比达15∶1；其永久压损只及孔板的1/3和文丘里管相似。因此，V 锥可广泛应用于石油、化工、电力、供热等国民经济各领域的液体和气体介质的计量、测量。

二.结构特点

自保护

由于流体在锥体表面形成的附面层效应，使锥体表面得到保护，锥体关键尺寸不致因磨损而改变，保证了测量精度的长期稳定性。

自整流特性

由于尖圆锥体在管道中心，迫使流体向管壁环状逐渐收缩，从而使流场经过锥体实现整流，无需充分发展也能够真实再现标定时的数据，现场直管段要求很短，这一巨大优点是其他流量计无法做到的，在实际应用中具有革命性意义。

自清洗特性

由于流体沿锥体被加速，脏污杂质无法存留锥体表面；液体中的气体或气体中的液体以及颗粒、纤维等，通过锥体与管道缝隙被扫向下游，不会有脏污、杂质存留、堵塞而影响测量，可保证仪表长期稳定工作。

量程更宽

由于锥体特殊的结构使负压区产生的是高频低幅的小噪声，相对孔板其负压取压干扰很小，即可以测得更小的差压信号，从而使量程比能够达到15∶1。

结构形式	性能特点
法兰夹装式	适用于小口径管道测量，安装方便。尤其适用非金属或特殊材质时地制造
精密测量管式	是普遍使用的结构形式，利于标定、安装、使用和测量，一般推荐此型号
管道对接式	现场安装方便，较适用于高压力场合。
双法兰取压式	适用于高粘度、脏污、腐蚀、保洁和易结晶、冻结等介质，配套使用毛细管法兰取压差压变送器，无需铺设导压管路。
变送器整体化式	变送器与V锥整体连接，无需铺设导压管路，减少了故障隐患，使用户安装、使用更加便捷。

三.技术参数

准确度	液体±0.5%；气体±1.0%
重复性	0.1%
测量管径	≥15mm
量程比	10︰1
介质温度	≤500℃
压力等级	0.6MPa ～42.0MPa
压力损失	近似于文丘利管
前后直管段要求	前直管段1～3DN；后直管段2～3DN。

四．注意事项

用户在选型时应提供准确、科学的相关参数，尤其在测量多组份气体时应更加注意；

V锥是差压式仪表，同样遵守差压式仪表测量系统的相关要求；

V锥与孔板等其他节流装置使用方法一样，应根据标准节流装置的要求铺设导压管路；

应根据使用情况选择合适型号V锥，精度要求较高时最好选择VCM精密测量管式；

V锥虽然直管段要求相对极短，但能够安装在有较长直管段的地方更好；

小管径测量时须保证介质中无大颗粒物质或长纤维物质存在，否则会堵塞流通缝隙；

监视或一般控制用V锥，可根据情况三年左右周期进行标定；

贸易结算等精密测量V锥，应按照国家相关法规进行定期检验。

五.订货

在咨询或订货时，请按照要求认真填写下列咨询表中的各项参数，务必真实可靠，以便我们为您正确选型和生产。

V锥流量计订货咨询单
基本情况	用途
	安装位号					数量
	工艺管道	外径(mm)	内径(mm)			材质

介质工艺参数和条件	名称
	状态
	组份
	密度(kg/m³)	标况密度ρ_n		工况密度ρ₁

	温度 (℃)	常用		最高

	表压 (MPa)	常用		最高

	流量	最小	常用				最大

	流量单位	t/h 、 kg/h 、 m³/h 、 Nm³/h (0℃或20℃)
	动力粘度(mPa·s)
	地区大气压(kPa)
	相对湿度(%)
	环境温度(℃)
	允许压力损失(kPa)
配套要求 (√)	差压变送器流量积算仪工艺法兰三阀组压力变送器温度传感器截止阀冷凝器				标定资质要求			国家级
								省级
								厂级
