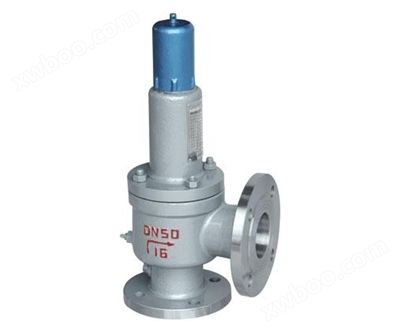

A41H-Y弹簧微启封闭式安全阀

简要描述：一、A41H/Y弹簧微启封闭式安全阀产品概述 A41H型弹簧微启封闭式安全阀适用于工作温度≤300℃的空气、水、油品等介质的设备管路；A41Y型弹簧微启封闭式安全阀适用于工作温度≤200℃有腐蚀性介质的设备和管路上，作为超压保护装置，当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力低到规定值时，阀门自动关闭，保证设备安全运行

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、A41H/Y弹簧微启封闭式安全阀产品概述

A41H型弹簧微启封闭式安全阀适用于工作温度≤300℃的空气、水、油品等介质的设备管路；A41Y型弹簧微启封闭式安全阀适用于工作温度≤200℃有腐蚀性介质的设备和管路上，作为超压保护装置，当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力低到规定值时，阀门自动关闭，保证设备安全运行。

二、A41H/Y弹簧微启封闭式安全阀主要结构简述

1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。

2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。

3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。

4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。

5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。

三、A41H/Y弹簧微启封闭式安全阀主要安装说明

1、A41H弹簧微启封闭式安全阀必须垂直安装，并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。

2、A41H弹簧微启封闭式安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。

3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。

四、A41H/Y弹簧微启封闭式安全阀主要零部件材料表

NO	零件名称	材料
NO	零件名称	A41H-C	A41Y -P	A41Y -R
1	阀体	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	阀座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	调节圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	导向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	阀盖	ZG230-450	ZG230-450	ZG230-450
7	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	阀杆	2Cr13	2Cr13	2Cr13
9	调整螺杆	45	2Cr13	2Cr13
10	保护罩	ZG200-400	ZG200-400	ZG200-400
11	法兰	35/35CrMoA	2Cr13	1Cr18Ni9Ti
12	密封面材料	堆焊D507	堆焊Co基硬质合金

五、A41H/Y弹簧微启封闭式安全阀主要外形及连接尺寸表

公称压力 PN(Mpa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(Mpa)	公称通径 DN(mm)	do	DN’	L	L1	≈H
1.6-4.0	20	15	20	100	85	275
	25	20	25	100	85	275
	32	25	32	115	100	285
	40	32	40	120	110	285
	50	40	50	135	120	355
	65	50	65	140	130	390
	80	65	80	160	135	394
	100	80	100	170	160	500
	125	100	125	190	190	570
	150	125	150	205	195	585
	200	150	200	240	230	710
	250	200	250	350	320	905
	300	250	300	350	320	980
6.4-10	20	15	20	100	95	268
	25	20	25	100	95	268
	32	25	32	115	105	279
	40	32	40	135	115	330
	50	40	50	160	130	365
	65	50	65	175	160	503
	80	65	80	175	160	498
	100	80	100	170	180	530
	150	125	150	280	260	657

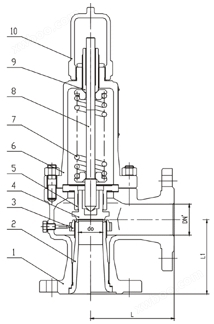

六、A41H/Y弹簧微启封闭式安全阀主要结构图

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
