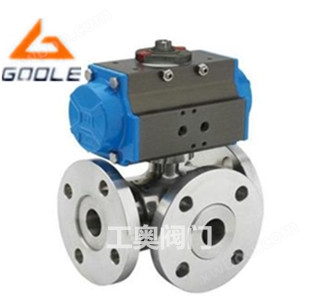

Q644 Q645气动三通球阀

简要描述：阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。

基础信息

产品型号

Q644 Q645

压力

口径

DN20-DN200

材质

碳钢、不锈钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

结合球阀密封原理分析出现抱死故障的原因

详细介绍

一、Q644/Q645气动三通球阀简介

1、Q644/Q645气动三通球阀在结构上采用一体化结构，四面阀座的密封型式，法兰联接，可靠性高，设计实现了轻量化

2、三通球阀使用寿命长，流通能力大，阻力小

3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态

球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。

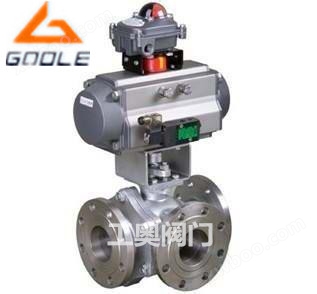

气动三通调节球阀

二、Q644/Q645气动三通球阀优点

1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

三、Q644/Q645气动三通球阀工作原理

A、开启过程

1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

B、关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

四、Q644/Q645气动三通球阀技术参数

阀体

阀体形式	三通铸造球型阀
公称通径	DN15～200mm
公称压力	国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K
法兰标准	JIS、ANSI、GB、JB、HG等
连接形式	法兰式、螺纹式(适用于1/2"～2")
阀盖形式	整体式
压盖型式	压板压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

阀内件

阀芯形式	O型球体阀芯
流量特性	快开特性

执行机构

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、Q644/Q645气动三通球阀结构及控制方式

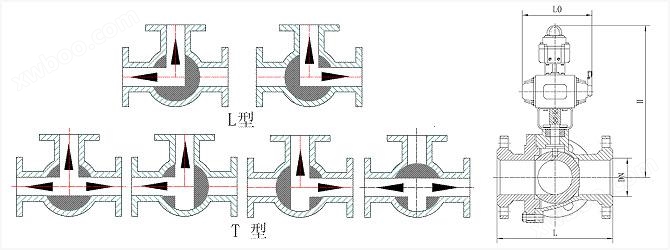

气动三通球阀分L型和T型，介质流通方向见下图。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型气动三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

六、Q644/Q645气动三通球阀性能指标

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封为零泄露；金属密封符合ANSI B16.104 IV级标准
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

七、Q644/Q645气动三通球阀主要零件材料表

1	左阀体	WCB、CF8、CF8M、CF3M	永嘉工奥阀门有限公司
2	右阀体	WCB、CF8、CF8M、CF3M
3	阀座	PEFE、PPL、304、316
4	球体	2Cr13、304、316
5	阀杆	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料压盖	WCB、CF8、CF8M、CF3M

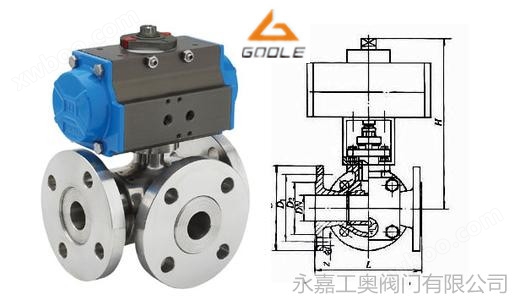

八、Q644/Q645气动三通球阀连接尺寸

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
b	14	16	16	18	18	20	20	20	22	22	24	24
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
