详细介绍

一、Q944/Q945电动三通球阀的简述

Q944/Q945电动三通球阀是由CWR系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。

广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。

它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

二、Q944/Q945电动三通球阀的特点

Q944/Q945三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。

也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。

三、Q944/Q945电动三通球阀的技术参数

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允许压差(MPa)	≤公称压力
动作范围	0～90°
阀体形式	二段分体式铸造阀体
阀盖形式	整体式
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式	法兰式、螺纹式(适用于1/2"～2")
阀芯形式	三通球型阀芯
流量特性	近似快开特性
泄露量Q	软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%
配置执行器型号	CHR、3810R、DZW、HQ、PSQ电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

四、Q944/Q945电动三通球阀的执行器

电源电压	AC220/380V，50/60Hz
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

五、Q944/Q945电动三通球阀的零件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

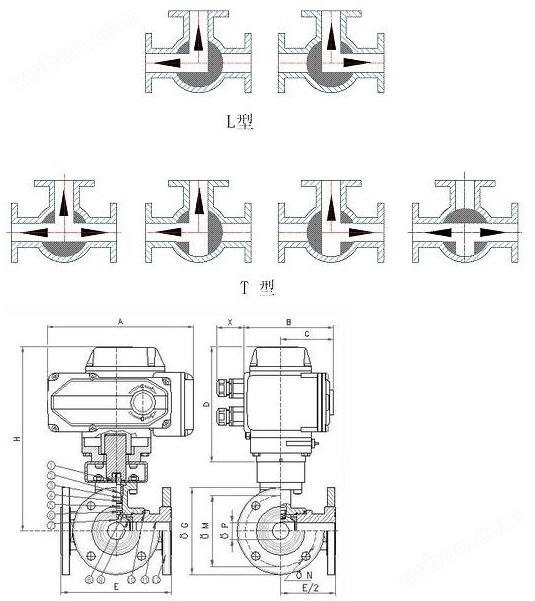

六、Q944/Q945电动三通球阀的流向图及结构图

七、Q944/Q945电动三通球阀的安装尺寸

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
L		150	150	180	200	220	240	260	280	320	380	440	550
L1		75	75	90	100	110	120	130	140	160	190	220	275
H	配HR	275	280	287	312	312	325	335	365	400	420	440	470
H	配HQ	360	370	380	392	392	415	425	445	490	510	530	560
W		157	157	157	157	208	208	256	256	256	256	256	256
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340
D1		65	75	85	100	110	125	145	160	180	210	240	295
D2		46	56	65	76	84	99	118	132	156	184	211	266
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360
D1		65	75	85	100	110	125	145	160	190	220	250	310
D2		46	56	65	76	84	99	118	132	156	184	211	274
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26
PN4.0MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	375
D1		65	75	85	100	110	125	145	160	190	220	250	320
D6		40	51	58	66	76	88	110	121	150	176	204	260
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30
PN6.4MPa法兰连接尺寸
D		105	130	140	155	170	180	205	215	250	295	345	415
D1		75	90	100	110	125	135	160	170	200	240	280	345
D6		40	51	58	66	76	88	110	121	150	176	204	260
n-φd		4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36

八、订购须知

1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
