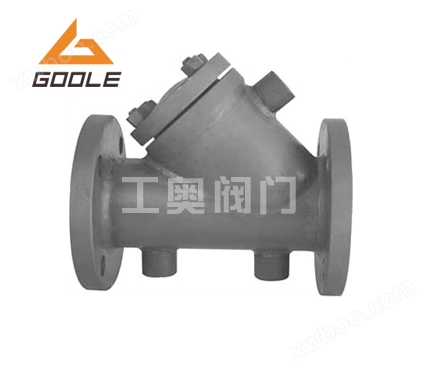

BGL41HY型保温过滤器

简要描述：BGL41HY型保温过滤器是在普通的Y型过滤器的基础上安装保温夹层使其具有良好的保温保冷特性有效的降低热量损失，能够使在过滤导热油及蒸汽介质等特殊的工况下时介质不会在常温下凝固与结晶，目前广泛的应用于各类水、导热油、蒸汽管道当中，特别是在石油、化工、冶金、制药等领域应用广泛

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

BGL41HY型保温过滤器是在普通的Y型过滤器的基础上安装保温夹层使其具有良好的保温保冷特性有效的降低热量损失，能够使在过滤导热油及蒸汽介质等特殊的工况下时介质不会在常温下凝固与结晶，目前广泛的应用于各类水、导热油、蒸汽管道当中，特别是在石油、化工、冶金、制药等领域应用广泛。通常会安装在减压阀、或者其它需要过滤杂质并且需要保温的阀门前部，保护阀门不受杂质的影响及防止在常规下凝固，使阀门能够长久稳定的运行。此产品在设计时具有：结构先进、阻力小、排污方便、并且可以根据要求制造合适的过滤网，使其更好的应用在项目当中。像一般水为30目以内，气体为50-100目，油为100-500目。

一、BGL41HY型保温过滤器规格尺寸：

口径DN	外径DN	螺栓孔中心圆直径	连接凸出部份直径D2	连接凸出部份高度f	法兰厚度b	螺栓孔径和数量Z-Φd
PN=0.1MPa　　PN=0.25MPa　　PN=0.6MPa
32	120	90	70	2	16	4-14
40	130	100	80	3	16	4-14
50	140	110	90	3	16	4-14
65	160	130	110	3	16	4-14
80	185	150	125	3	18	4-18
100	205	170	145	3	18	4-18
125	235	200	175	3	20	8-18
150	260	225	200	3	20	8-18
200	315	280	255	3	22	8-18
225	340	305	280	3	22	8-18
250	370	335	310	3	24	12-18
300	435	395	362	4	24	12-23
350	485	445	412	4	26	16-23
400	535	495	462	4	28	16-23
450	590	550	518	4	28	16-23
500	640	600	567	4	30	20-25
600	755	705	560	5	30	24-25
700	860	810	775	5	30	24-30
800	975	920	880	5	30	24-30
900	1075	1020	980	5	30	28-30
1000	1175	1120	1080	5	30	28-30
1200	1375	1320	1280	5	30	32-30
PN=0.1MPa
25	115	85	65	2	16	4-14
32	135	100	78	2	18	4-18
40	145	110	85	3	18	4-18
50	160	125	100	3	20	4-18
65	180	145	120	3	20	4-18
80	195	160	135	3	22	4-18
100	215	180	155	3	22	8-18
125	245	210	185	3	24	8-18
150	280	240	210	3	24	8-23
175	310	270	240	3	26	8-23
200	335	295	265	3	26	8-23
225	365	325	295	3	26	8-23
PN=1.0MPa
250	390	350	320	3	28	12-23
300	440	400	368	4	28	12-23
350	500	460	428	4	30	16-23
400	565	515	482	4	32	16-25
450	615	565	532	4	32	20-25
500	570	620	585	4	34	20-25
600	780	725	685	5	36	20-360
700	895	840	800	5	40	24-30
800	1010	950	905	5	44	24-34
900	1110	1050	1005	5	46	28-34
1000	1220	1160	1115	5	50	28-34
1200	1450	1380	1325	5	56	32-41
1400	1675	1590	1525	5	62	26-48
PN=1.6MPa
15	95	65	45	2	14	4-14
20	105	75	55	2	16	4-14
25	115	85	65	2	16	4-14
32	135	100	78	2	18	34-18

如果客户项目及工况当中有应用到BGL41HY型保温过滤器，欢迎及时询价、订购
