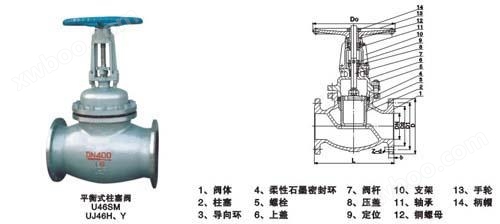

U46H、U41SM柱塞截止阀

型号： U46H、U41SM 口径：
压力：   材质：

 平衡式柱塞阀连接尺寸
U46SM-16C P R UJ467-16C P R



DN

L

D

D1

D2

b

Z-φd

D0

150

480

280

240

210

24

8-23

400

200

600

335

295

265

26

12-23

450

250

650

405

355

320

30

12-25

500

300

750

460

410

375

30

12-25

560

350

850

520

470

435

34

16-25

640

400

914

580

525

485

36

16-30

750

450

987

640

585

545

40

20-30

带伞齿轮转动

500

987

705

650

608

44

20-34



平衡式柱塞阀连接尺寸
U46SM-25C P R UJ467-25C P R



DN

L

D

01

D2

b

Z-φd

DO

150

480

300

250

218

30

8-25

400

200

600

350

310

278

34

12-25

450

250

650

425

370

332

36

12-30

500

300

750

485

430

390

40

16-30

560

350

850

550

490

448

44

16-34

640

400

914

610

550

505

48

16-34

750

450

987

660

600

555

50

20-34

带伞齿轮转动

500

987

730

660

610

52

20-41



柱塞截止阀的密封圈材料



本体

堆焊

304

316

Monel

507钼

钴铬钨

钴铬钼



柱塞截止阀的上密封圈材料



                          聚四氟乙烯

                        含氟柔性石墨

                         对位聚苯

                         含碳纤维柔性石墨



柱塞截止阀的阀体材料



铸钢

不锈钢

含钼不锈钢

蒙乃尔

WCB

CF8(304)

CF8M(31 6)





柱塞截止阀的实验压力



实验项目

实验介质

实验压力

压强实验

水

1.5PN

高压密封实验

水

1.1PN

低压气密封实验

气

0.5-0.7MPa
