简要描述：上装式球阀广泛应用在石油和天然气管线上，及采油、炼油、石化、化工、化纤、冶金、电力、核电、食品和造纸等装置中。上装式球阀在管线上拆卸简单迅速，维修方便快捷。当阀门在管线上出现故障需要修理时，不必从管线上拆卸阀门，只须拆掉中法兰螺栓和螺母，将阀盖和阀杆组合件一起从阀体中取下来，然后取出球体和阀座组合件。即可在线修理球体和阀座。这种维修节省了时间，将生产中的损失降到最低点。
产品型号
压力
口径
材质
产品分类
相关新闻

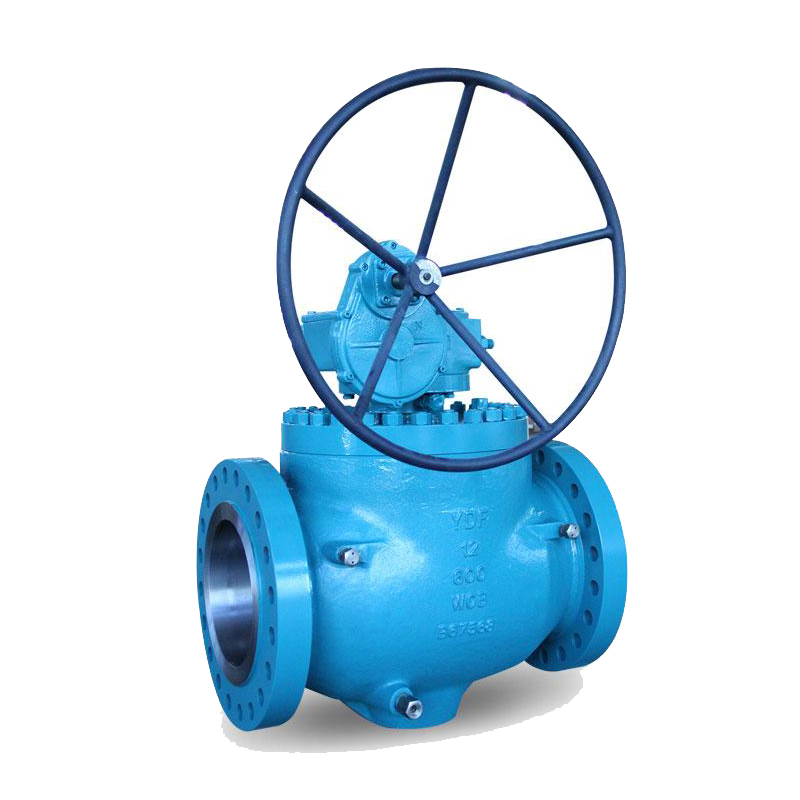

一、上装式球阀简介
上装式球阀广泛应用在石油和天然气管线上，及采油、炼油、石化、化工、化纤、冶金、电力、核电、食品和造纸等装置中。上装式球阀在管线上拆卸简单迅速，维修方便快捷。当阀门在管线上出现故障需要修理时，不必从管线上拆卸阀门，只须拆掉中法兰螺栓和螺母，将阀盖和阀杆组合件一起从阀体中取下来，然后取出球体和阀座组合件。即可在线修理球体和阀座。这种维修节省了时间，将生产中的损失降到最低点。
二、上装式球阀的特点
密封性能好：金属阀座尾端设置弹簧保证密封面有足够的预顶力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门保证良好的密封性能；而当介质压力较高时，介质在球体产生的不平衡力保证密封。
采用下装式阀杆，设置倒密封结构，能确保填料处可靠密封。
顶装设计：只要卸下阀盖即可进行维修或更换零件。
广泛适用于粉尘、颗粒、高粘度等介质。
三、上装式球阀执行标准
设计和制造：GB/T12237-1989；AP1608。
检验和试验：GB/T13927-1992；AP1598。
法兰连接：JB/T79.1~2-1994;ASME/ANSIB16.10
四、上装式球阀的性能规范
|
公称压力 PN |
常温最大 工作压力 |
壳体 试验压力 |
气密封 试验压力 |
高压密封 试验压力 |
| 1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| 2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
| 4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
| 6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
| 10.0 | 10.0 | 15.0 | 0.6 | 11.0 |
| Class150 | 2.0 | 3.0 | 0.6 | 2.2 |
| Class300 | 5.0 | 7.5 | 0.6 | 5.5 |
| Class600 | 10.0 | 15.0 | 0.6 | 11.0 |
五、上装式球阀的具体参数
| 壳体材料 | 阀座密封材料 | 适用温度 | 适用介质 |
| 碳钢C型 | PTFE | ≤150° | 水蒸气油品等 |
| 不锈钢 | ≤425° | ||
| 铬镍钛钢P型 | PTFE | ≤150° | 硝酸类 |
| 不锈钢 | ≤200° | ||
| 铬镍钼钛钢R型 | PTFE | ≤150° | 醋酸类 |
| 不锈钢 | ≤200° | ||
| 铬钼钒钢I型 | 硬质合金 | ≤550° | 蒸汽、冶炼、能源等 |
六、上装式球阀的零件材料
| 阀体阀盖 | GB | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ZG15Cr1Mo1V | |||
| ASTM | WCB | CF8 | CF8M | WC9 | ||||
| 球体 | GB | ZG2Cr13/表面特殊处理 | ZG1Cr18NiTi/表面特殊处理 | ZG0Cr18Ni12Mo2Ti/表面特殊处理 | ZG15Cr1Mo1V/表面特殊处理 | |||
| ASTM | CA15+HF | CF8+HF | CF8M+HF | WC9+HF | ||||
| 阀杆 | GB | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 25Cr2Mo2V | |||
| ASTM | 420 | 304 | 316 | F22a | ||||
| 阀座、密封面 | GB | PTFE | 2Cr13 | PTFE | 1Cr18Ni9Ti | PTFE | 0Cr18Ni12Mo2Ti | D517 |
| ASTM | PTFE | 420 | PTFE | 304 | PTFE | 304 | HF | |
| 填料 | GB | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 |
| ASTM | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | |
| 螺栓 | GB | 35 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1Mo1v | |||
| ASTM | A193B7 | A320-B8 | A320-B8 | A193B16 | ||||
| 螺母 | GB | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 20CrMo | |||
| ASTM | A194 2H | A194-8 | A194-8 | A194-4 | ||||

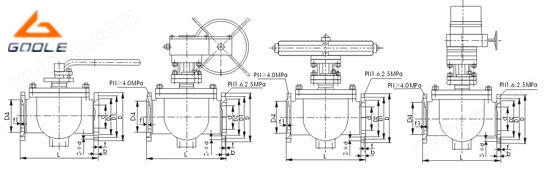

七、上装式球阀的结构图
八、上装式球阀的连接尺寸
| 公称压力PN | 公称通径 | 尺寸(mm) | ||||||||||
| L | D | K | d | y | b | z-d0 | Ws | Hs | Hw | Hd | ||
| 1.6MPa | 50 | 2.3 | 165 | 125 | 100 | -- | 16 | 4-ф18 | 250 | 194 | -- | -- |
| 65 | 222 | 185 | 145 | 120 | -- | 18 | 4-ф18 | 350 | 215 | -- | -- | |
| 80 | 241 | 200 | 160 | 135 | -- | 20 | 8-ф18 | 500 | 218 | -- | -- | |
| 100 | 305 | 220 | 180 | 155 | -- | 20 | 8-ф18 | 800 | 232 | -- | -- | |
| 125 | 356 | 250 | 210 | 185 | -- | 22 | 8-ф18 | 800 | 255 | -- | -- | |
| 150 | 394 | 285 | 240 | 210 | -- | 24 | 8-ф18 | 1000 | 340 | 445 | 490 | |
| 200 | 457 | 340 | 295 | 265 | -- | 26 | 12-ф23 | 1200 | 410 | 490 | 540 | |
| 250 | 533 | 405 | 355 | 320 | -- | 30 | 12-ф23 | -- | -- | 560 | 620 | |
| 300 | 610 | 460 | 410 | 375 | -- | 30 | 12-ф25 | -- | -- | 630 | 705 | |
| 350 | 686 | 520 | 470 | 435 | -- | 34 | 16-ф25 | -- | -- | 710 | 790 | |
| 400 | 762 | 580 | 525 | 485 | -- | 36 | 16-ф30 | -- | -- | 840 | 920 | |
| 450 | 864 | 640 | 585 | 545 | -- | 40 | 20-ф30 | -- | -- | 960 | 1060 | |
| 500 | 914 | 715 | 650 | 608 | -- | 44 | 20-ф34 | -- | -- | 1110 | 1230 | |
| 2.5MPa | 50 | 216 | 165 | 125 | 100 | -- | 20 | 4-ф18 | 250 | 195 | -- | -- |
| 65 | 241 | 185 | 145 | 120 | -- | 22 | 8-ф18 | 350 | 215 | -- | -- | |
| 80 | 283 | 200 | 160 | 135 | -- | 22 | 8-ф18 | 500 | 218 | -- | -- | |
| 100 | 305 | 230 | 190 | 160 | -- | 24 | 8-ф23 | 800 | 232 | -- | -- | |
| 125 | 381 | 270 | 220 | 188 | -- | 28 | 8-ф25 | 800 | 255 | -- | -- | |
| 150 | 403 | 300 | 250 | 218 | -- | 30 | 8-ф25 | 1000 | 340 | 445 | 490 | |
| 200 | 502 | 360 | 310 | 278 | -- | 34 | 12-ф25 | 1200 | 410 | 490 | 540 | |
| 250 | 568 | 425 | 370 | 332 | -- | 36 | 12-ф30 | -- | -- | 560 | 620 | |
| 300 | 648 | 485 | 430 | 390 | -- | 40 | 16-ф30 | -- | -- | 630 | 705 | |
| 50 | 762 | 555 | 490 | 448 | -- | 44 | 16-ф34 | -- | -- | 710 | 790 | |
| 400 | 838 | 620 | 550 | 505 | -- | 48 | 16-ф34 | -- | -- | 840 | 920 | |
| 450 | 914 | 670 | 600 | 555 | -- | 50 | 20-ф34 | -- | -- | 960 | 1060 | |
| 500 | 991 | 730 | 660 | 610 | -- | 52 | 20-ф41 | -- | -- | 1110 | 1230 | |
九、上装式球阀 的具体尺寸数据
|
压力等级 |
公称通径 | 主要尺寸 | |||||||
| mm | inc | L | D | D1 | D2 | f | Z-φd | ||
| RF | BW | ||||||||
| Class 150 | 150 | 6 | 394 | 457 | 280 | 241 | 216 | 2 | 8-φ22 |
| 200 | 8 | 457 | 521 | 343 | 298.5 | 270 | 2 | 8-φ22 | |
| 250 | 10 | 534 | 559 | 407 | 362 | 324 | 2 | 12-φ25 | |
| 300 | 12 | 610 | 635 | 483 | 432 | 381 | 2 | 12-φ25 | |
| 350 | 14 | 686 | 762 | 534 | 476 | 412.8 | 2 | 12-φ29 | |
| 400 | 16 | 752 | 838 | 597 | 540 | 470 | 2 | 16-φ29 | |
| 450 | 18 | 864 | 915 | 635 | 578 | 533.4 | 2 | 16-φ32 | |
| 500 | 20 | 914 | 991 | 699 | 635 | 584 | 2 | 20-φ32 | |
| 600 | 24 | 1067 | 1143 | 813 | 749 | 692 | 2 | 20-φ35 | |
|
压力等级 |
公称通径 | 主要尺寸 | ||||||||
| mm | inc | L | D | D1 | D2 | f | Z-φd | |||
| RF | RJ | BW | ||||||||
| Class 300 | 150 | 6 | 403 | 419 | 457 | 318 | 270 | 216 | 2 | 12-φ22 |
| 200 | 8 | 502 | 518 | 521 | 381 | 330 | 270 | 2 | 12-φ22 | |
| 250 | 10 | 568 | 584 | 559 | 445 | 387.4 | 324 | 2 | 16-φ29 | |
| 300 | 12 | 648 | 664 | 635 | 521 | 450.8 | 381 | 2 | 16-φ32 | |
| 350 | 14 | 762 | 778 | 762 | 584 | 514.4 | 412.8 | 2 | 20-φ32 | |
| 400 | 16 | 838 | 854 | 838 | 648 | 571.5 | 470 | 2 | 20-φ35 | |
| 450 | 18 | 914 | 930 | 914 | 711 | 628.6 | 533.4 | 2 | 24-φ35 | |
| 500 | 20 | 991 | 1010 | 991 | 775 | 685.8 | 584 | 2 | 24-φ35 | |
| 600 | 24 | 1143 | 1165 | 1143 | 915 | 812.8 | 692 | 2 | 24-φ41 | |
十 、订购须知
来电询价、订购时，注明产品类型、应用场所、材质、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率等参数，以便我们为你正确选型及报价。
